ANGEBOTSUMFANG

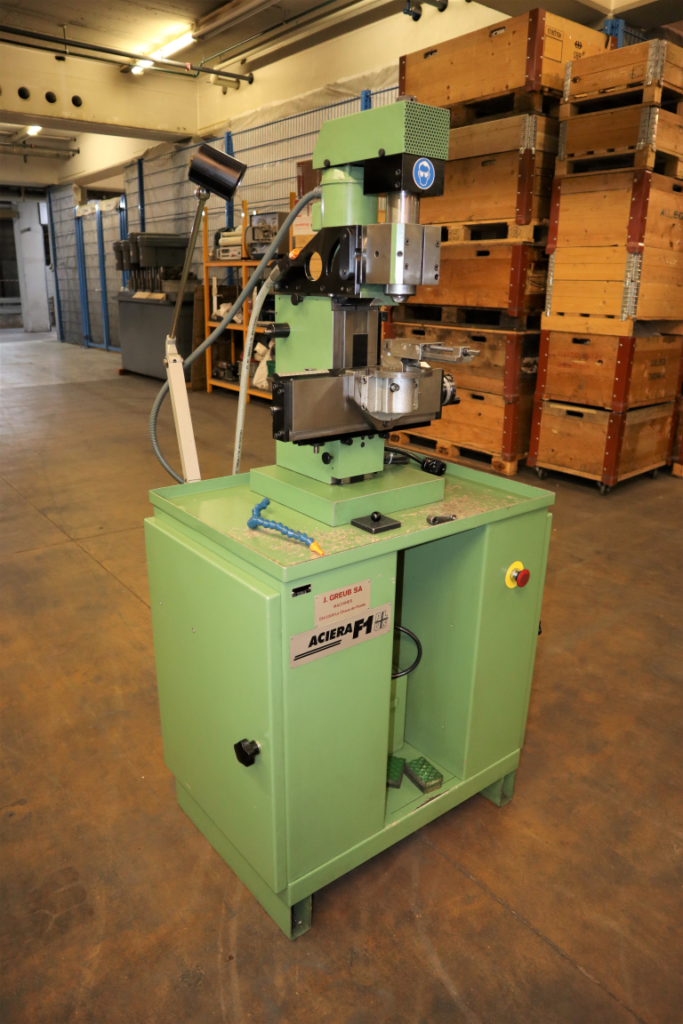

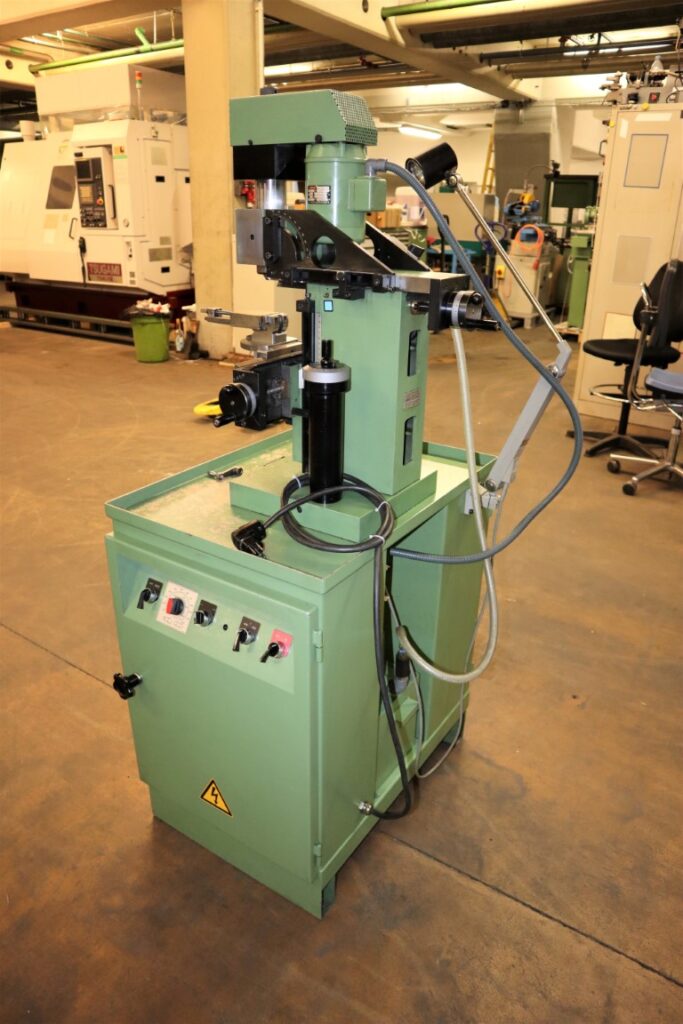

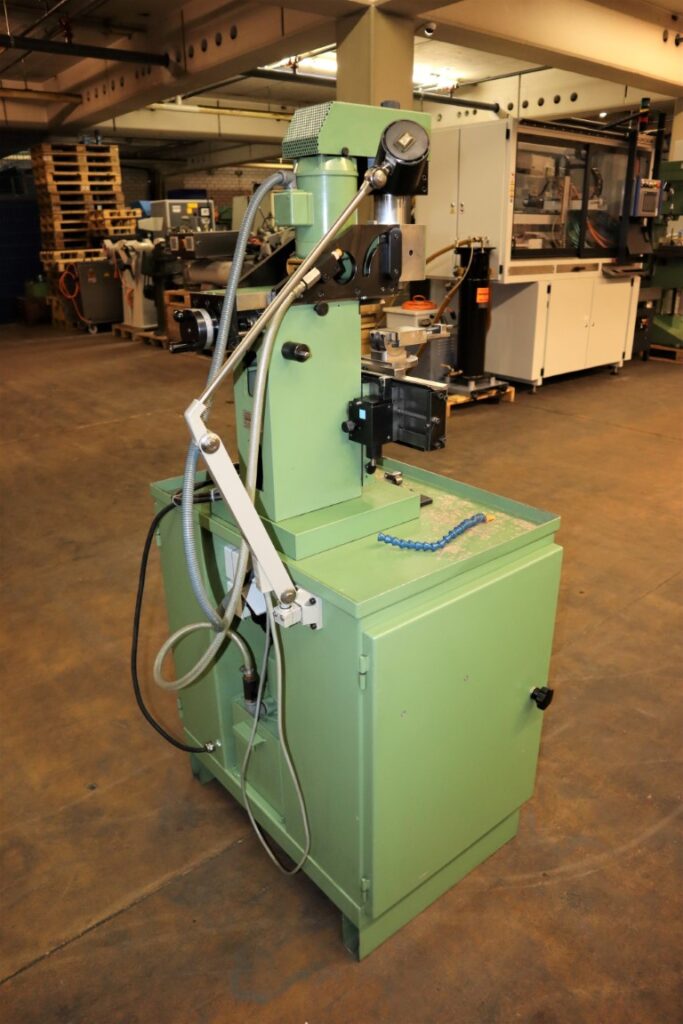

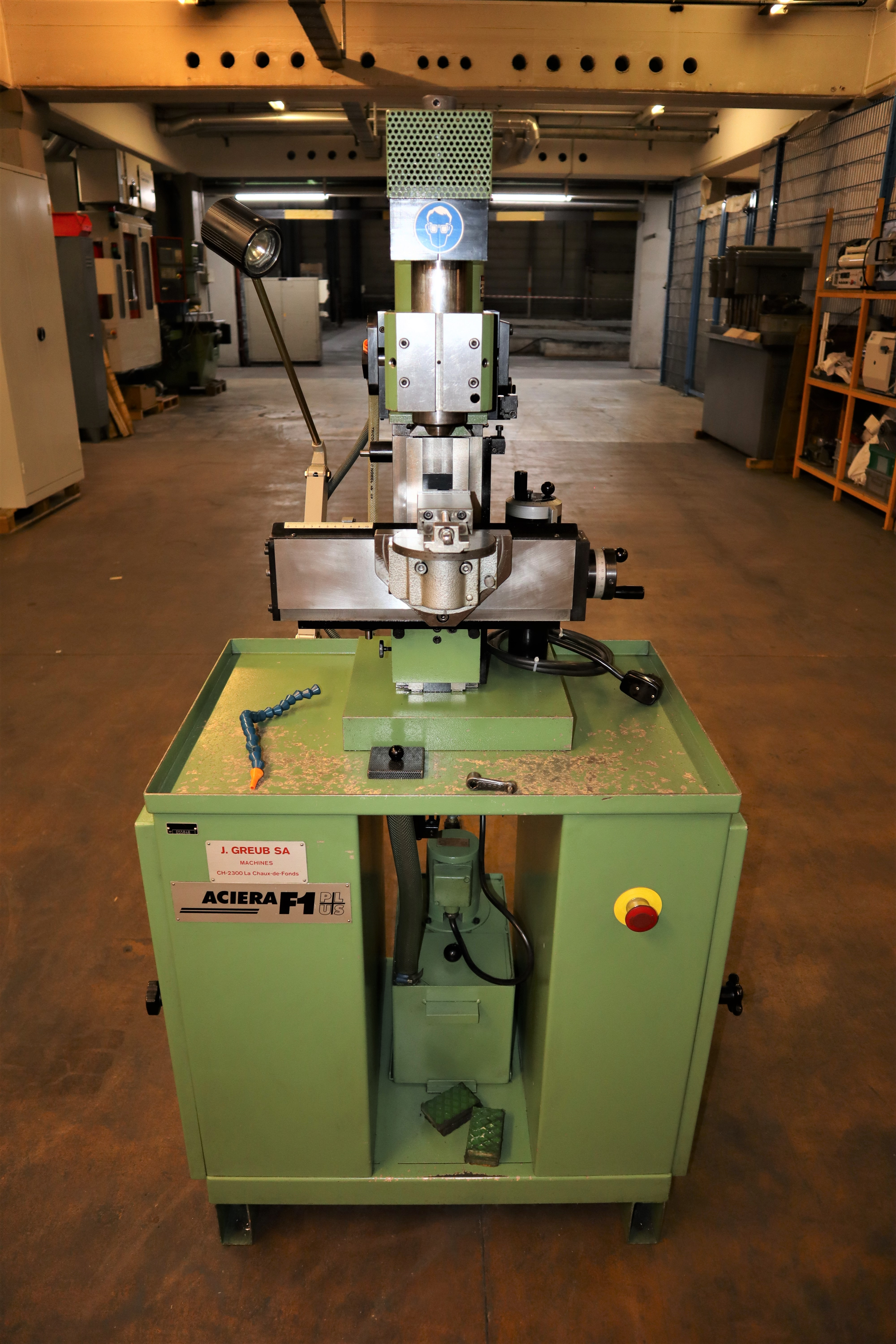

• ACIERA F1+ Universalfräsmaschine

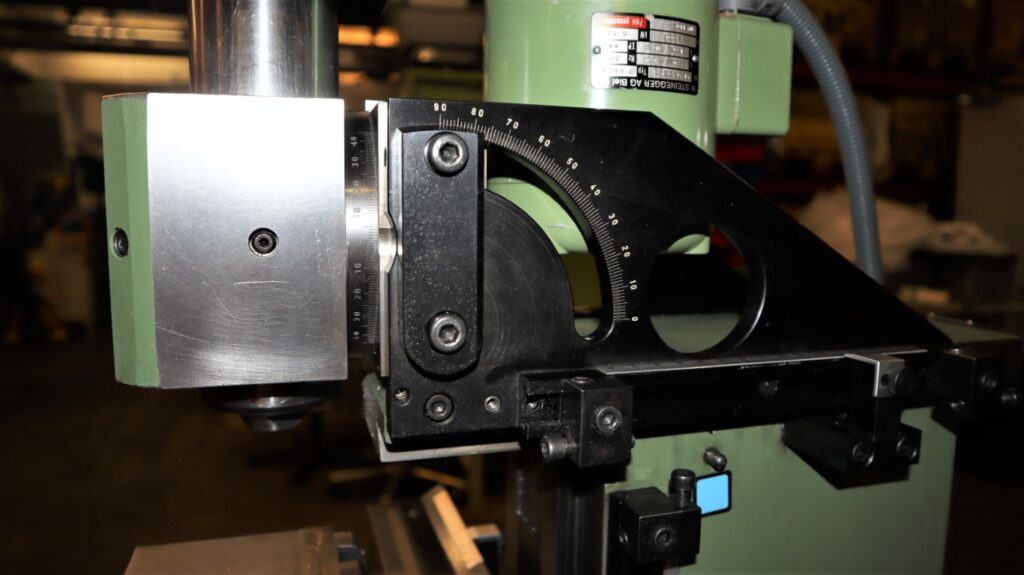

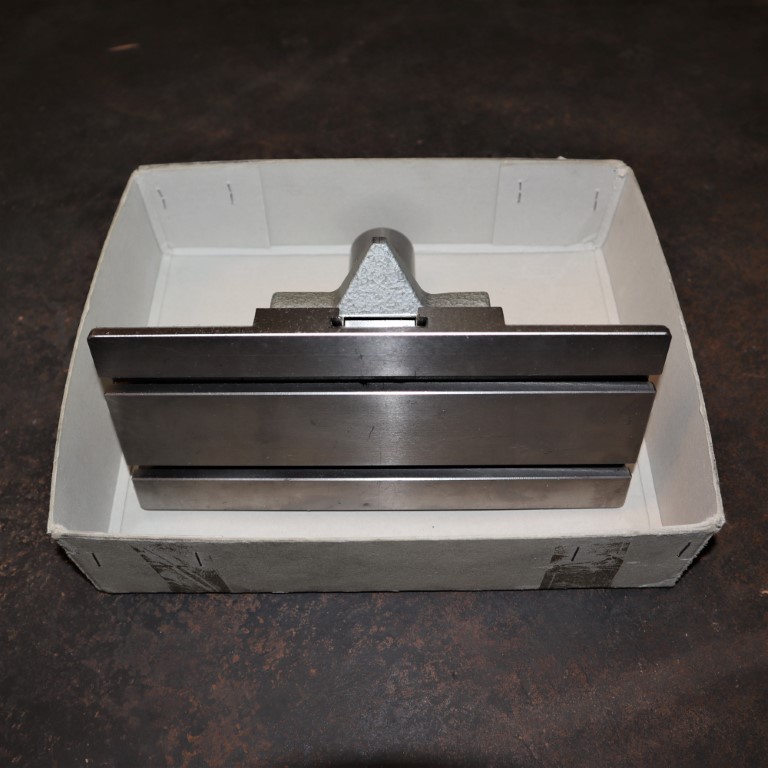

• Kipptisch
• Spannzangenset

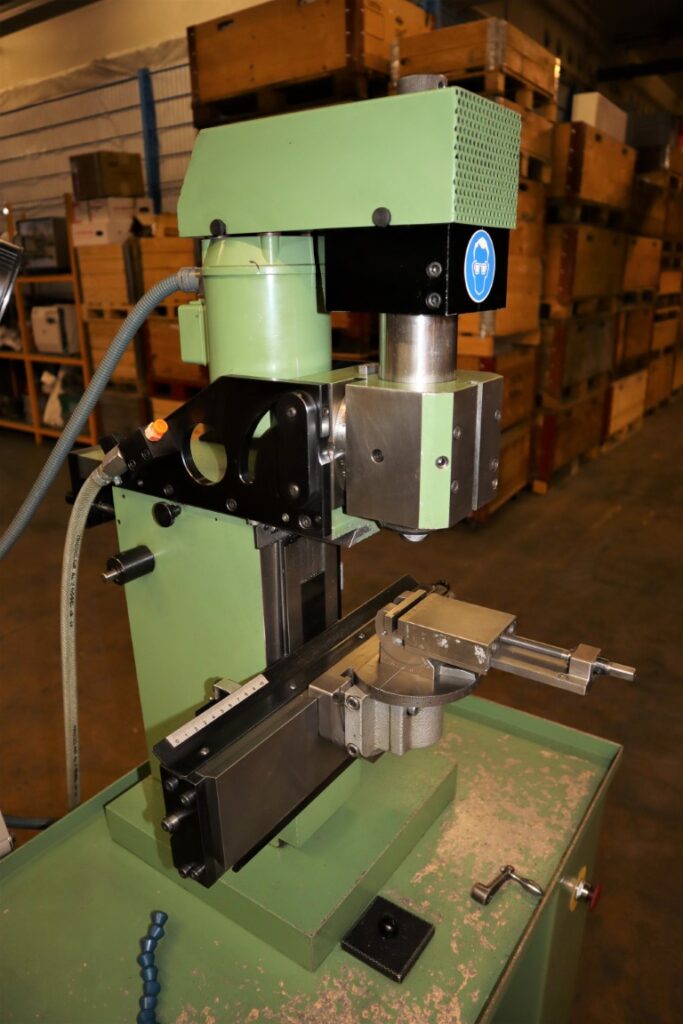

• Dreh- und kippbarer Schraubstock
DOKUMENTATION
• Betriebsanleitung in deutscher, französischer und englischer Sprache vorhanden
TECHNISCHE DATEN
| MOTOREN | |
| Spindel: | Dreiphasig, 370 W mit Frequenzumformer |

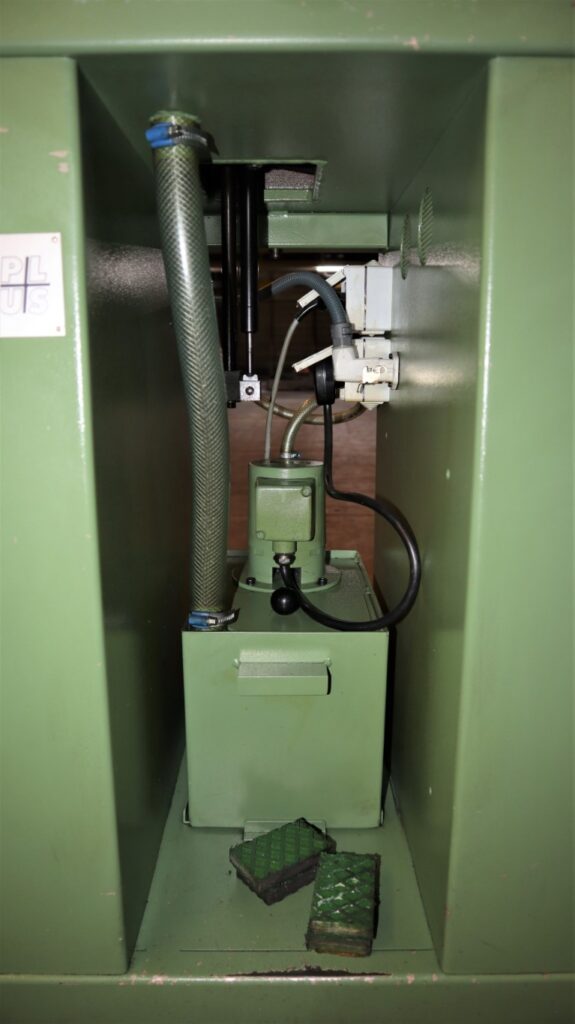

| Kühlmitteleinrichtung: | 2800 U/min, 70 W |
| SPINDEL | |
| Spannzangen und Fräsdorne: | W12 |
| Schaftdurchmesser: | 12 mm |

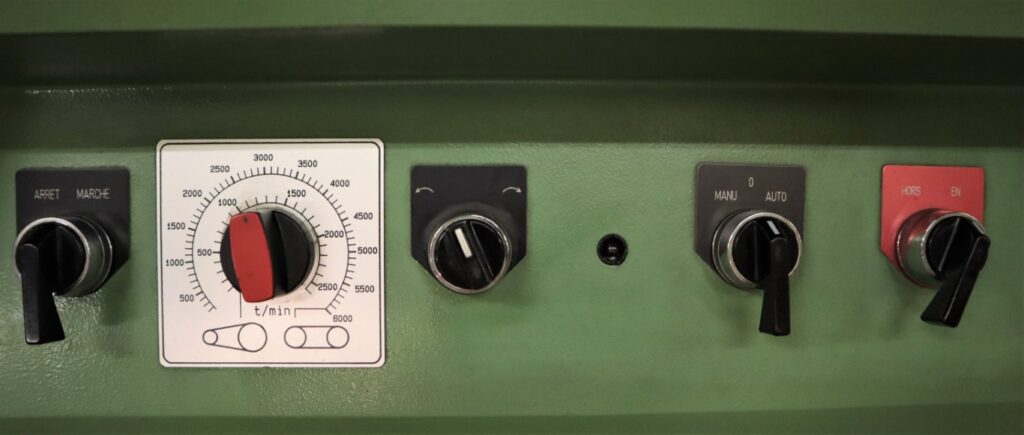

| Drehzahlbereiche: | Stufenlos regelbar |
| Bereich 1: | 40 – 2600 U/min |
| Bereich 2: | 100 – 6000 U/min |
| VERFAHRWEGE | |
| Längsrichtung: | 150 mm |
| Zusätzliche Längsverschiebung des Tisches auf dem Schlitten: | 90 mm |
| Gesamte Längsbewegung: | 240 mm |
| Vertikalrichtung: | 200 mm |
| Querrichtung des Spindelstockes: | 150 mm |
| MANUELLER VORSCHUB | |
| Spindel für Längsrichtung: | 1 Umdrehung = 2 mm |
| Spindel für Vertikalrichtung: | 1 Umdrehung = 2 mm |
| Spindel für Querrichtung: | 1 Umdrehung = 2 mm |
| Ablesetrommel: | 1 Teilstrich = 0,01 mm |
| LEISTUNGBEREICH | |
| Einfacher Tisch – Frässpindel horizontal: | 40 – 240 mm |
| Einfacher Tisch – Frässpindel vertikal: | 0 – 150 mm |
| Max. Durchgang unter dem Reitstocktragarm: | 90 mm |
| ABMESSUNGEN UND GEWICHT | |
| Höhe: | 1600 mm |
| Abstand zwischen Boden- und horizontale Frässpindel: | 1360 mm |
| Breite/Tiefe: | 1600 / 730 mm |
| Nettogewicht mit Sockel: | 200 kg |
