Technische Daten
Leistung | |
Max. bearbeitbarer Stangendurchmesser | 94 mm |
Max. bearbeitbarer Durchmesser bei Beschleunigung | 400 mm |
Max. bearbeitbare Länge | 1200 mm |
Max. drehender Durchmesser | 500 mm |
Spindel | |
Variabler Drehzahlbereich | 40 – 2800 U/min |
Spindelnase | ASA 8 |
Spindelbohrloch | 111 mm |
Innendurchmesser des vorderen Lagers | 150 mm |
Max. Durchmesser Spannfutter | 250 / 315 mm |
Spannzangengruppe | DIN 6346 |
Motorenleistung | 26 kW |

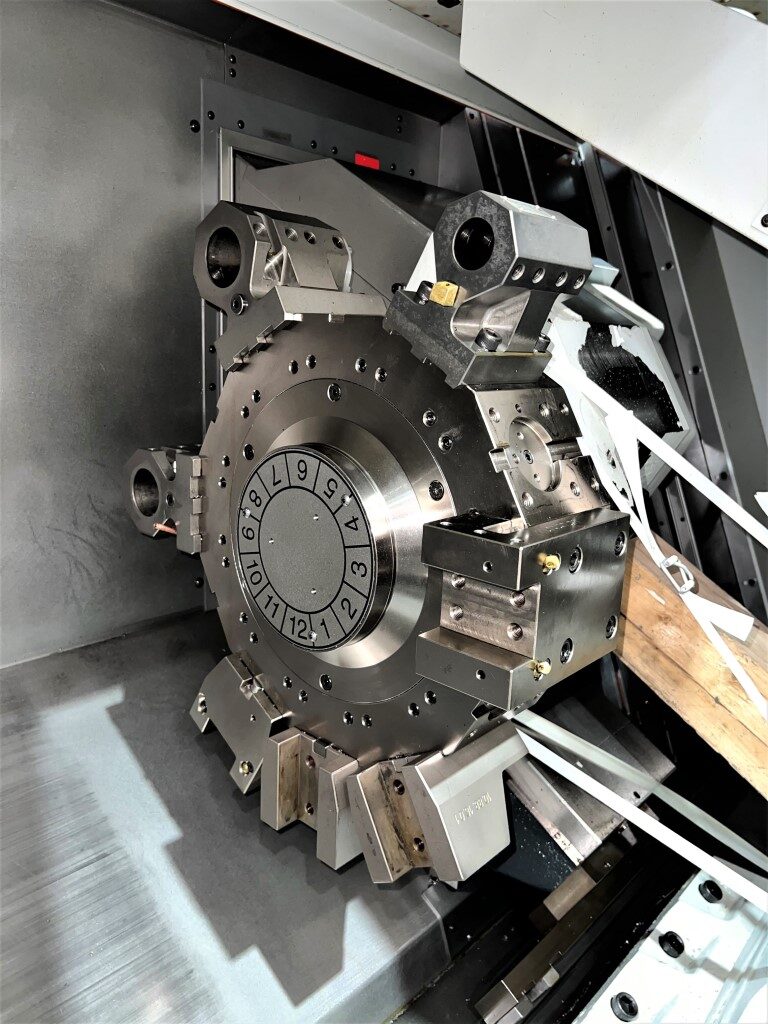

Revolverkopf | |
Anzahl Positionen | 12 |
Typ | Zwei Richtungen |
Werkzeugschaft für Aussen | 25 x 25 mm |
Werkzeugschaft Bohrstahl | Ø 40 mm |
Drehzeit | 0,10 sec |
Achsen | |
Hub X-Achse | 220 mm |
Hub Z-Achse | 1330 mm |
Eilgang X-Achse | 20 m/min |
Eilgang Z-Achse | 24 m/min |

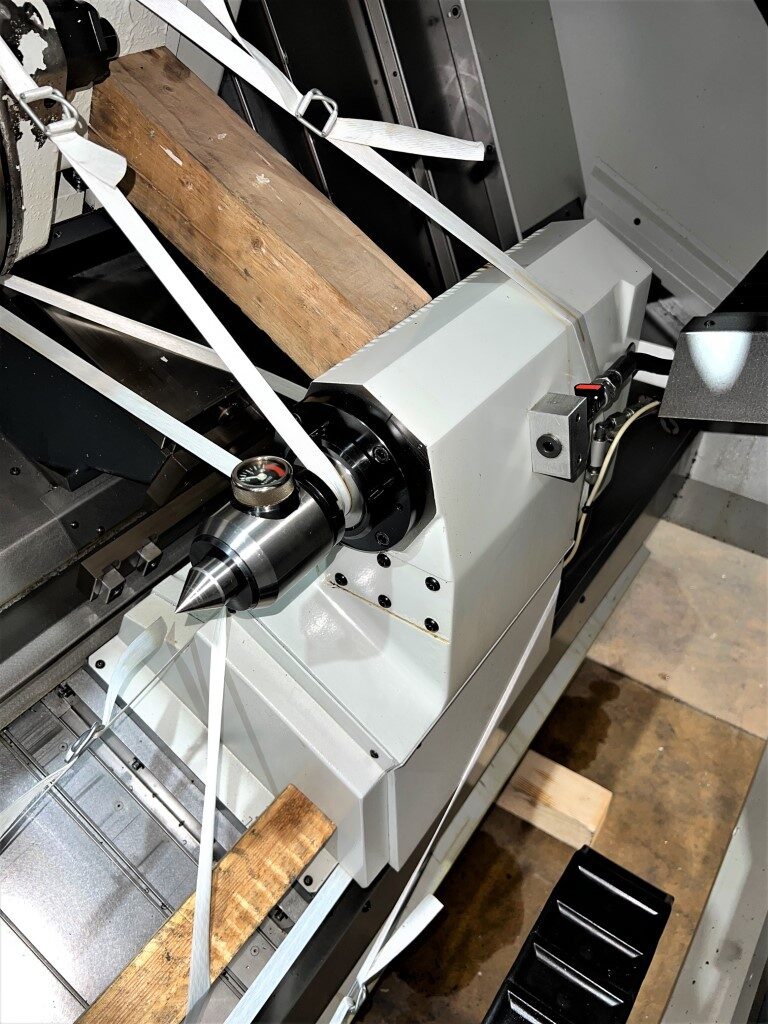

Hydraulischer Reitstock | |
Automatischer Hub der Reitstockpinole | 150 mm |
Durchmesser der Reitstockpinole | 115 mm |
Mitnehmerbolzen | CM. 5 |
Automatische / manuelle Positionierung: | 1100 mm |
Druckquerschnitt: | 34,5 cm2 |
Max. Betriebsdruck: | 30 bar |
Max. Nominalschub | 1035 daN |
Kühlmittel | |
Behälterkapazität | 250 l |
Pumpleistung | 150 l/min |
Motorenleistung der Pumpe | 0,73 kW |
Abmessungen und Gewicht | |

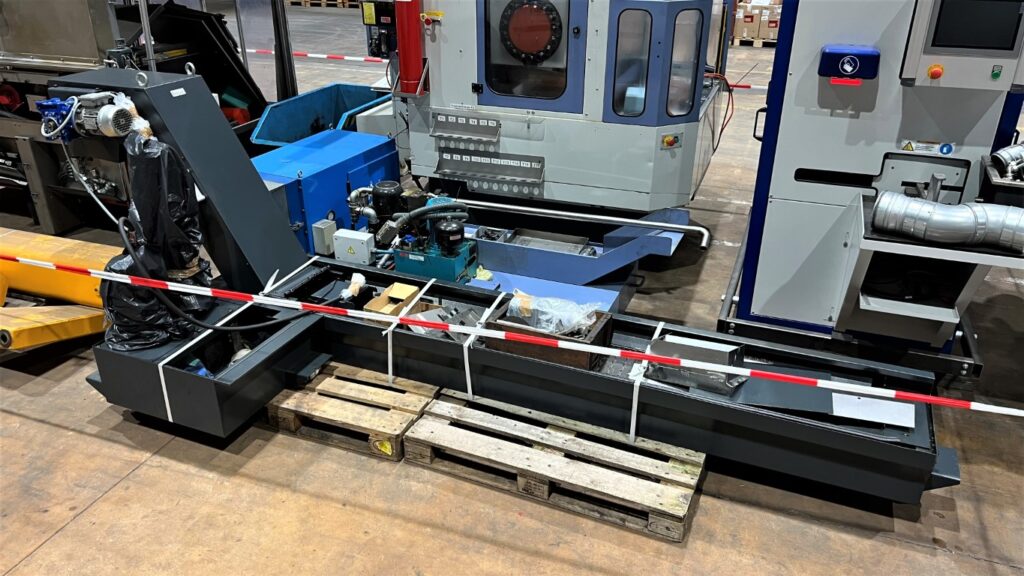

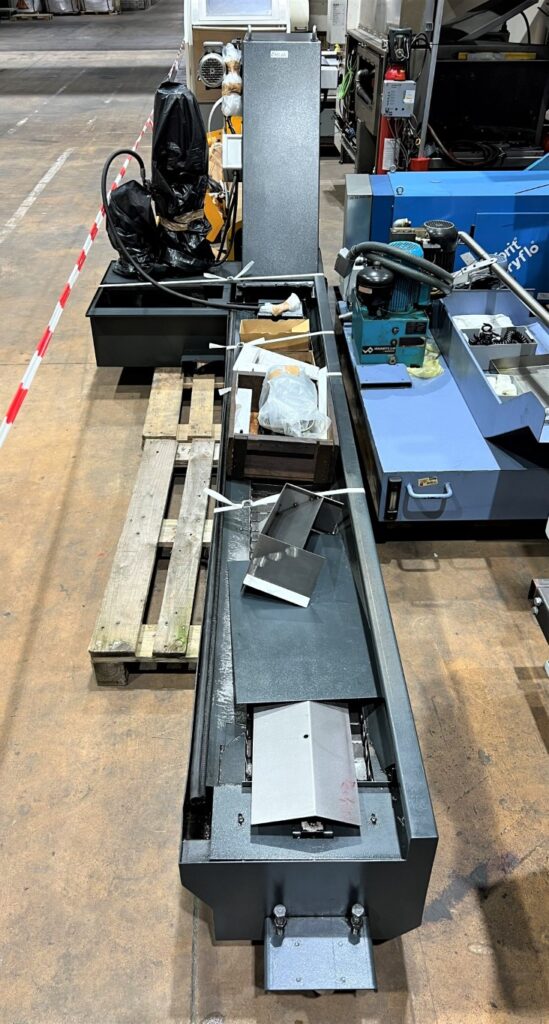

Raumbedarf mit Späneförderer | 5100 x 2130 x 2100 mm |
Zentrumhöhe der Hauptspindel | 1050 mm |
Gewicht mit Späneförderer: | 6900 kg |
Geräuschpegel | 76 db |
Schlitten des Revolverkopfs | |
X-Achse | |
Motordrehzahl | 2000 U/min |
Max. Motorkraft | 308 kgf |
Schraubendurchmesser | 32 mm |
Schraubensteigung | 10 mm |
Eilgang | 20 m/min |
Z-Achse | |
Motordrehzahl | 2000 U/min |
Max. Motorkraft | 540 kgf |
Schraubendurchmesser | 40 mm |
Schraubensteigung | 12 mm |
Eilgang | 24 m/min |
Y-Achse | |
Motordrehzahl | 2000 U/min |
Max. Motorkraft | 312 kgf |
Schraubendurchmesser | 32 mm |
Schraubensteigung | 6 mm |
Eilgang | 6 m/min |
