Verfahrwege | |
X-Achse: | 850 mm |
Y-Achse: | 435 mm |
Z-Achse: | 210 mm |
W-Achse: | 590 mm |
| |

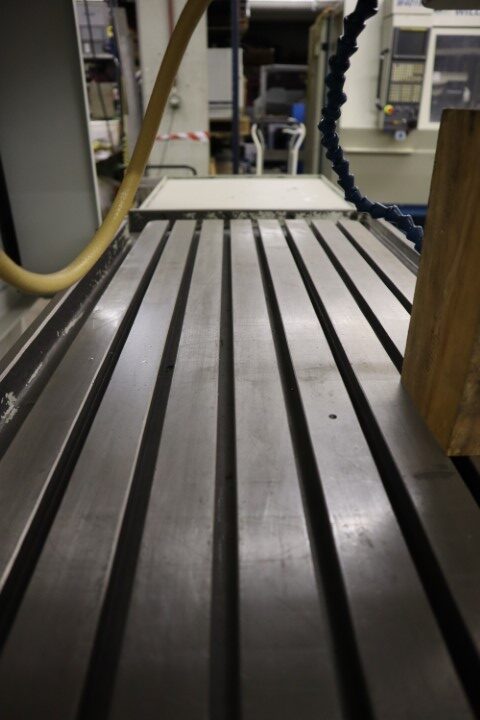

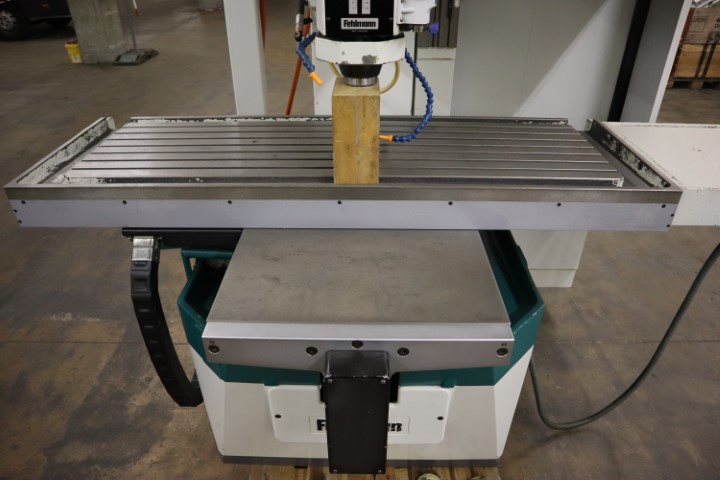

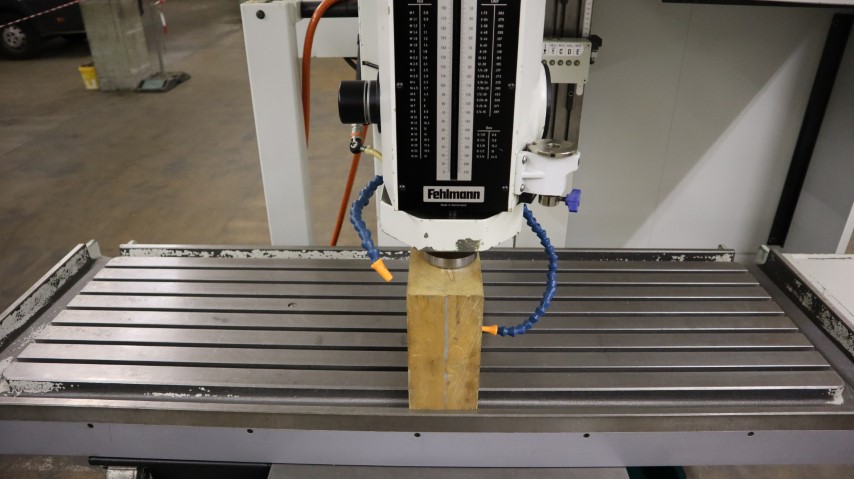

Arbeitstisch | |
Aufspannfläche: | 1570 x 500 mm |
Anzahl T-Nuten: | 7 |
Max. Tischbelastung: | 250 kg |
| |
Frässpindel | |
Spindeldrehzahlen (stufenlos): | 50 – 7100 U/min |

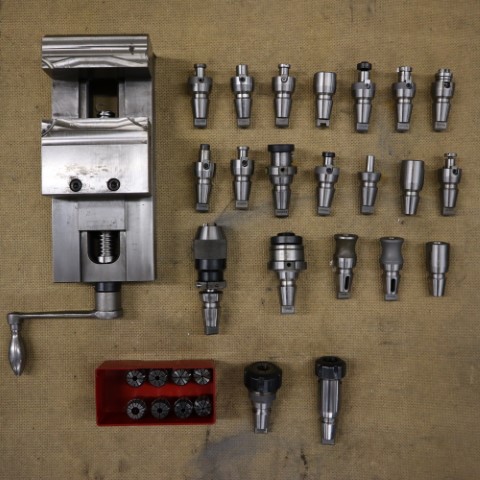

Spindelaufnahme: | Fehlmann SF 32 |
Abstand zwischen Tisch und Spindel min.: | 0 mm |
Abstand zwischen Tisch und Spindel max.: | 720 mm |
Spindelhub: | 210 mm |
| |
Vorschub | |
X-Achse: | 8 m/min |
Y-Achse | 8 m/min |
Z-Achse: | 4 m/min |
| |
Eilgang | |
X-Achse: | 8000 mm/min |
Y-Achse: | 8000 mm/min |
Z-Achse: | 4000 mm/min |
| |
Masse und Gewicht | |
Länge x Breite x Höhe: | 3100 x 2200 x 2500 mm |
Gewicht: | ca. 3000 kg |
