Technische Daten

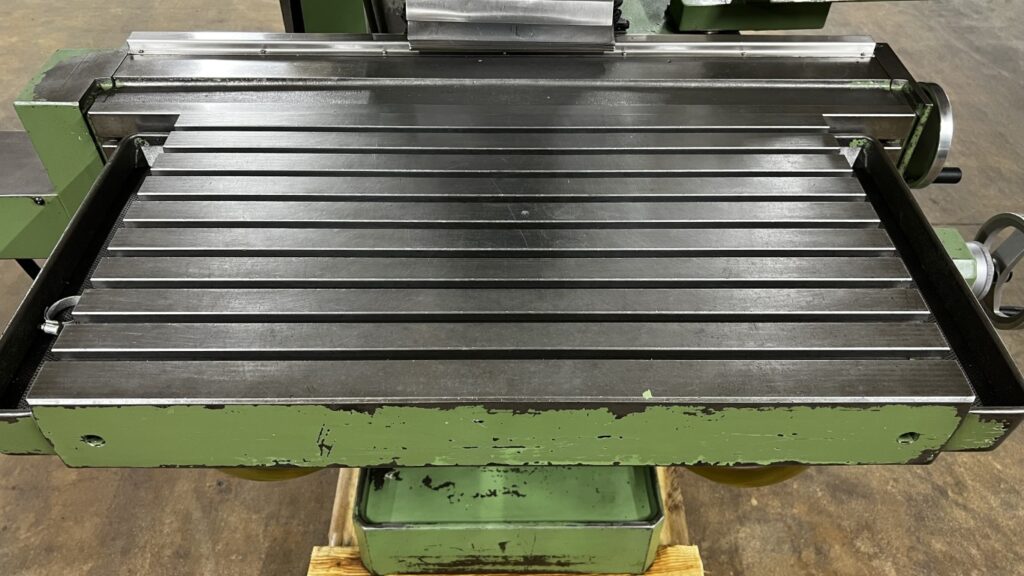

Winkeltisch
Aufspannfläche: 450 x 800 mm
Anzahl T-Nuten: 9
T-Nuten-Abstand: 45 mm
Gewicht: 144 kg
Maschinenabmessungen: 1475 x 1770 x 2000 mm
Gewicht: 1800 kg
Anschlussleistung: 8,7 kW
Frässpindelantrieb

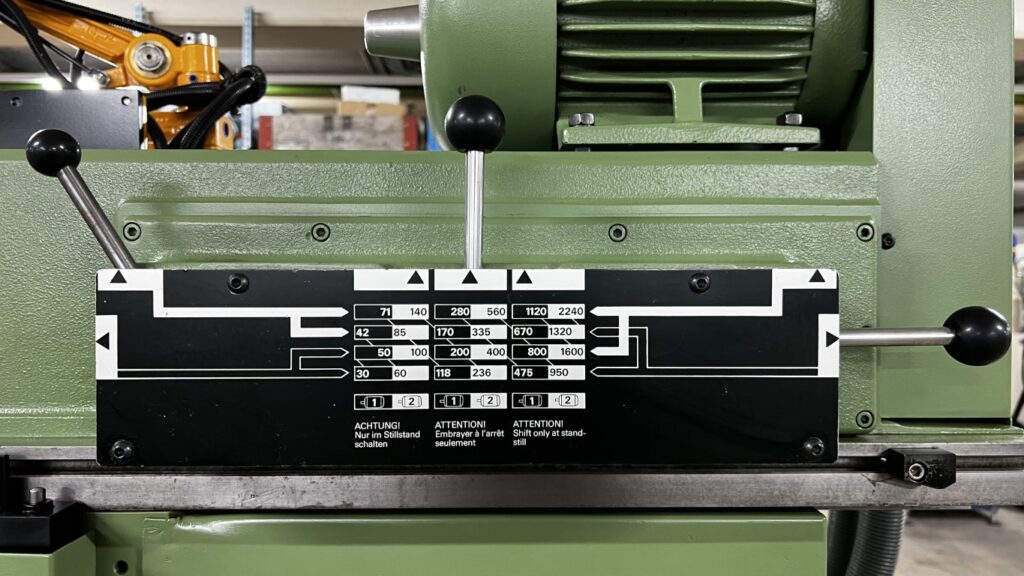

Spindeldrehzahl: 21 Stufen
Drehzahlbereich: 25 – 2500 /min
Stufensprung: 1,258
Leistung des Spindelmotors: 3,3 / 4,0 kW

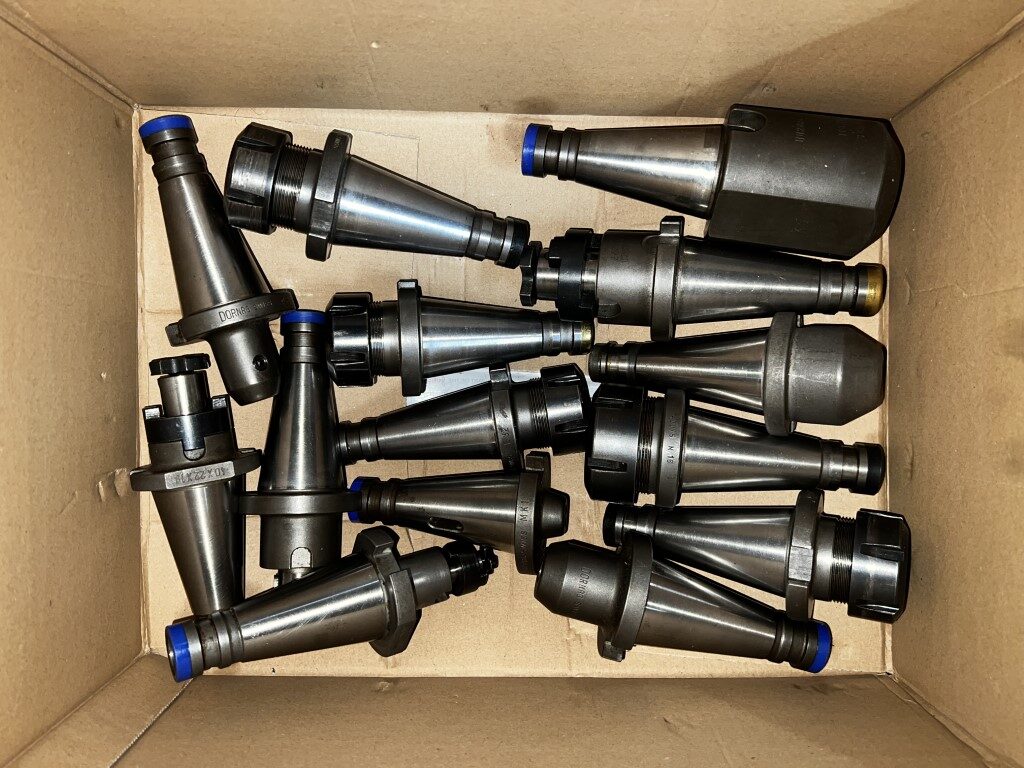

Werkzeugaufnahme: ISO 40 / M16
Pinolenbewegung, vertikal: 110 mm
Vorschubantrieb
Vorschübe in allen 3 Achsen: Stufenlos einstellbar
Vorschubbereich: 1 – 2000 mm/min
Eilgang in allen Vorschubrichtungen: 3000 mm/min
Drehmoment am Motor
Längs + quer: 4 Nm
Vertikal: 8 Nm
Verschiebewege
Längsbewegung des Aufspanntisches (X-Achse): Automatisch: 400 mm
Querbewegung des Aufspanntisches (Y-Achse): Automatisch: 400 mm
Senkrechtbewegung des Aufspanntisches
(Z-Achse): Automatisch: 385 mm
Für die Richtigkeit, Vollständigkeit und Aktualität der Angaben übernehmen wir keine Gewähr
