ANGEBOTSUMFANG

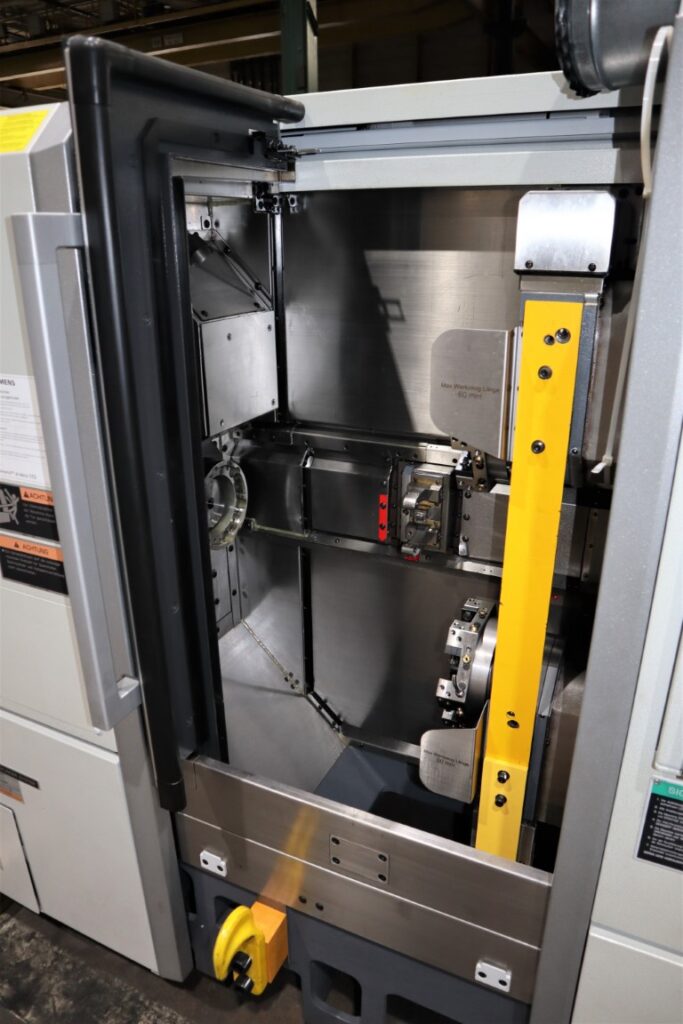

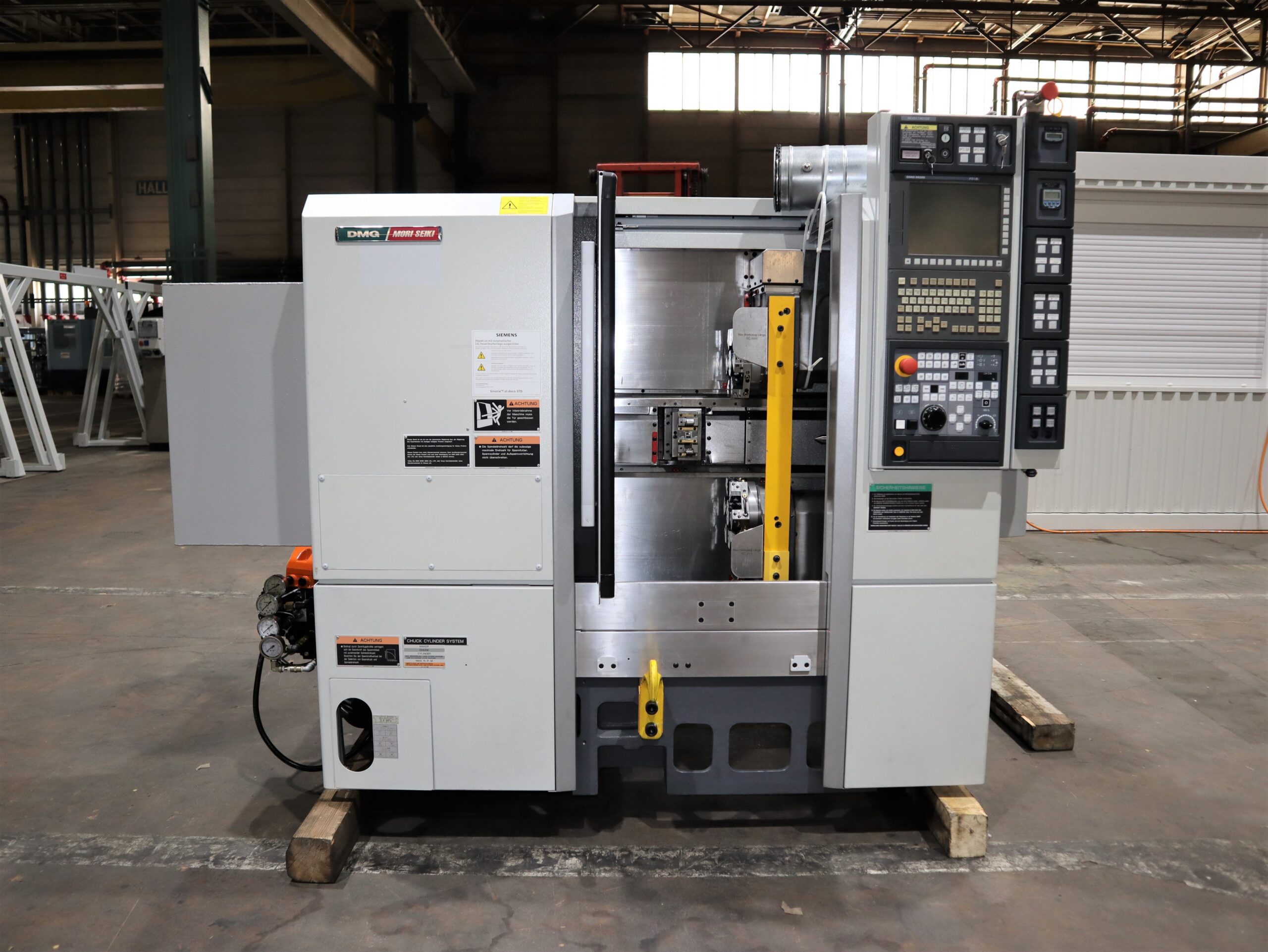

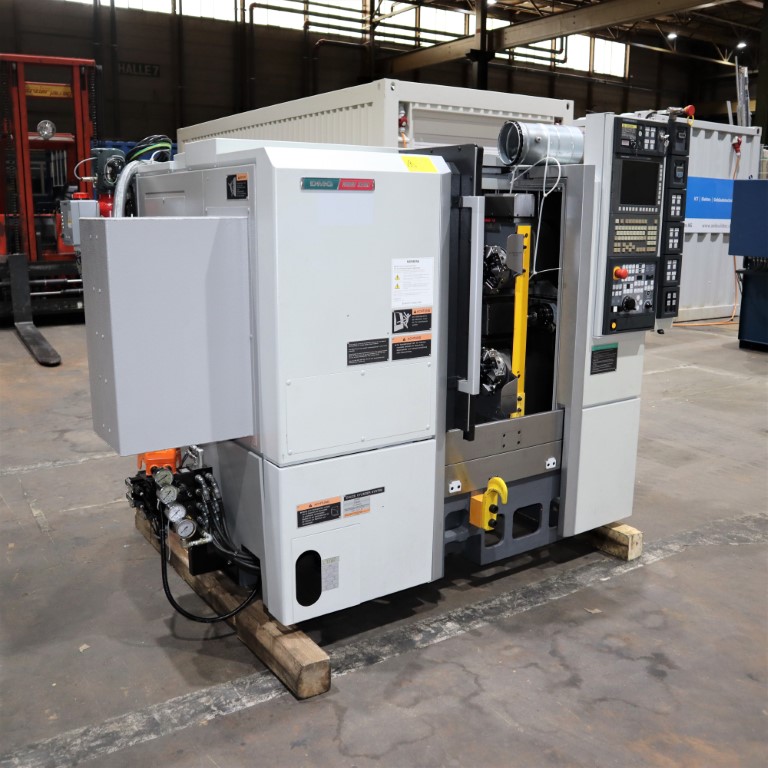

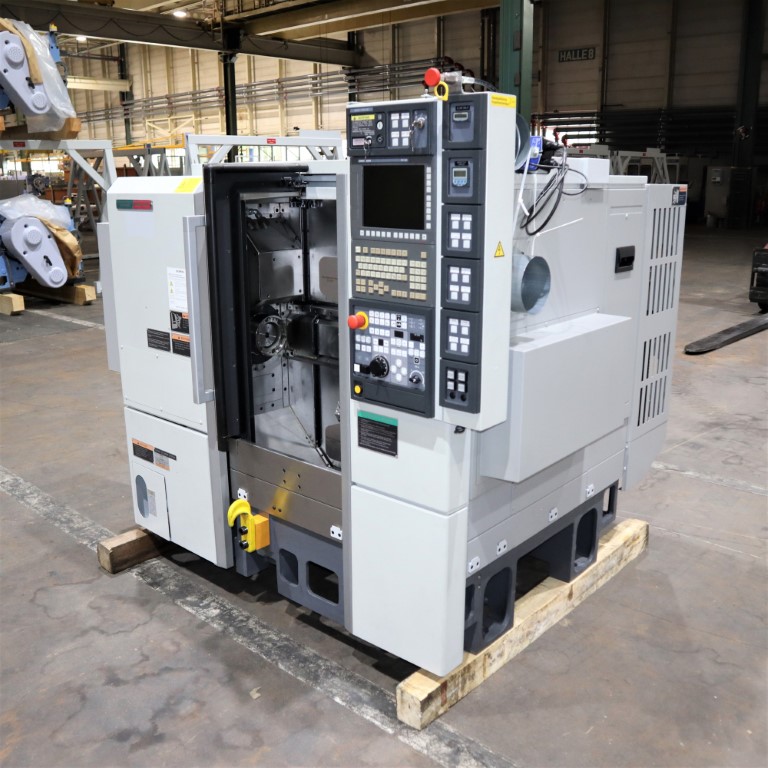

• Mori Seiki NZX-S1500/500 CNC Drehmaschine (ideal für die Wellenbearbeitung)
• Steuerung: Fanuc 31iB

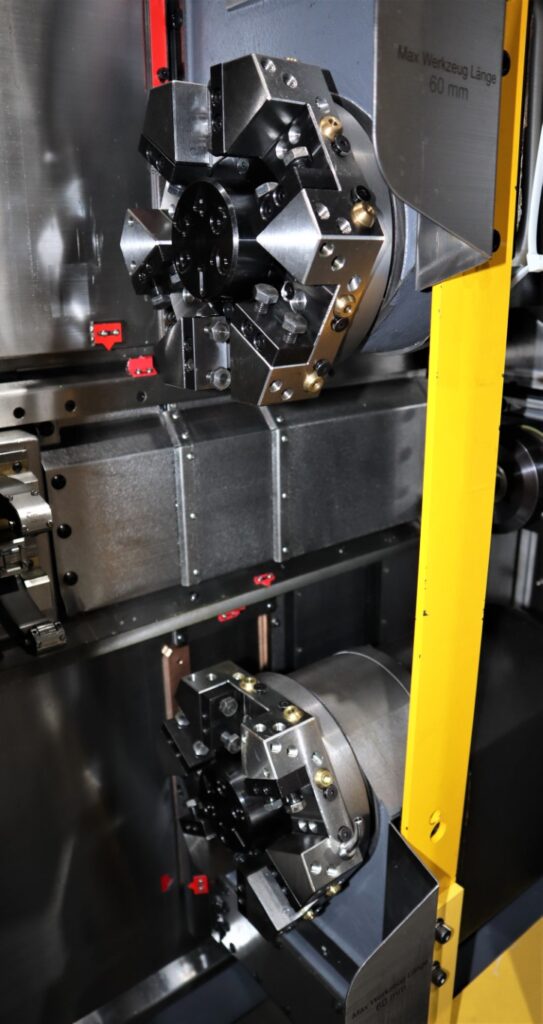

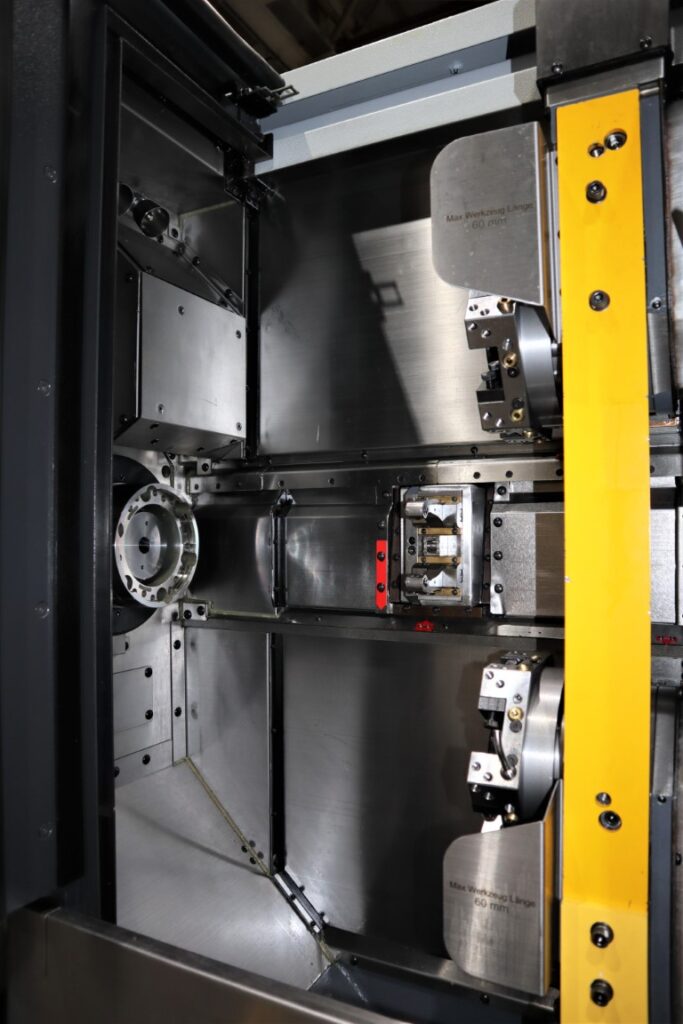

• 2 X Werkzeugrevolver à 6 Stationen

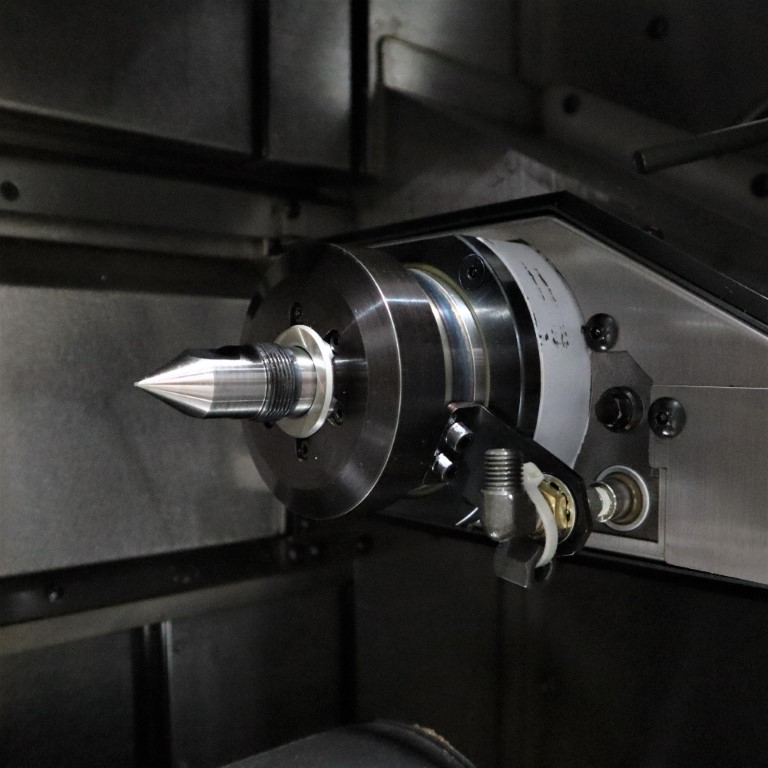

• Reitstock mit eingebauter Zentrierspitze

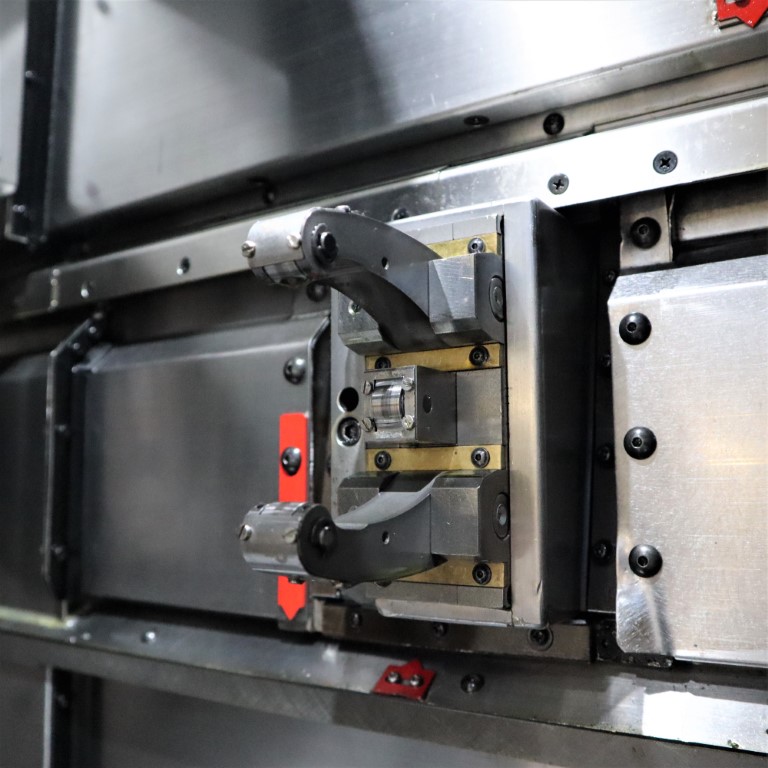

• Programmierbare Lünette SMW Autoblok SLU-1Z

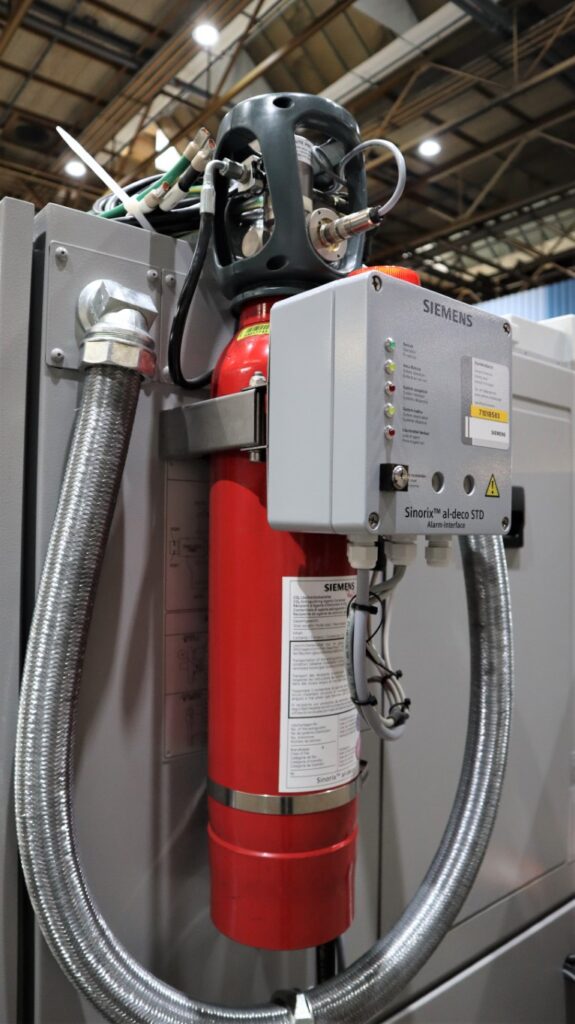

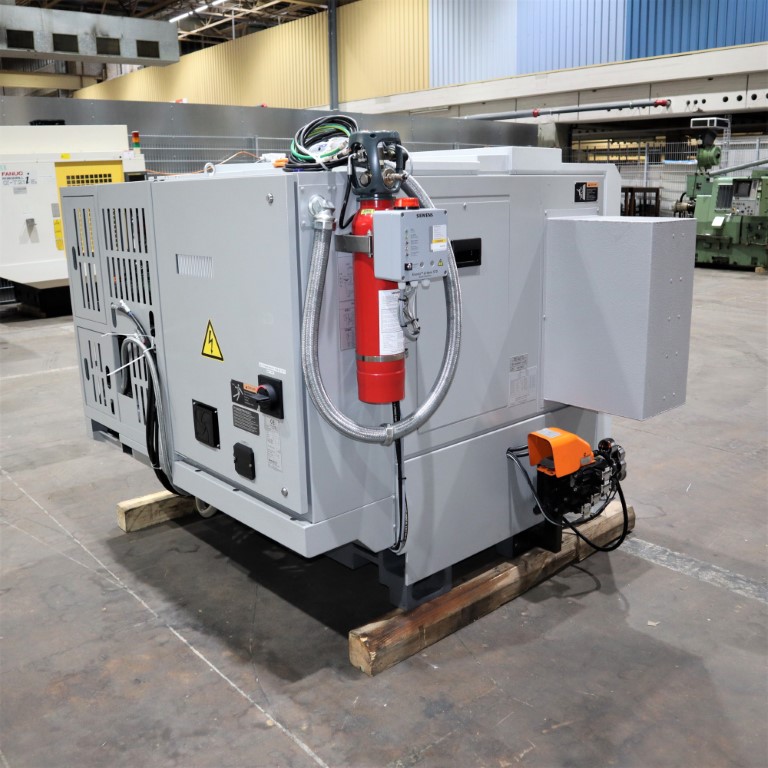

• CO2 Feuerlöschanlage, Typ: Siemens STD-CO2

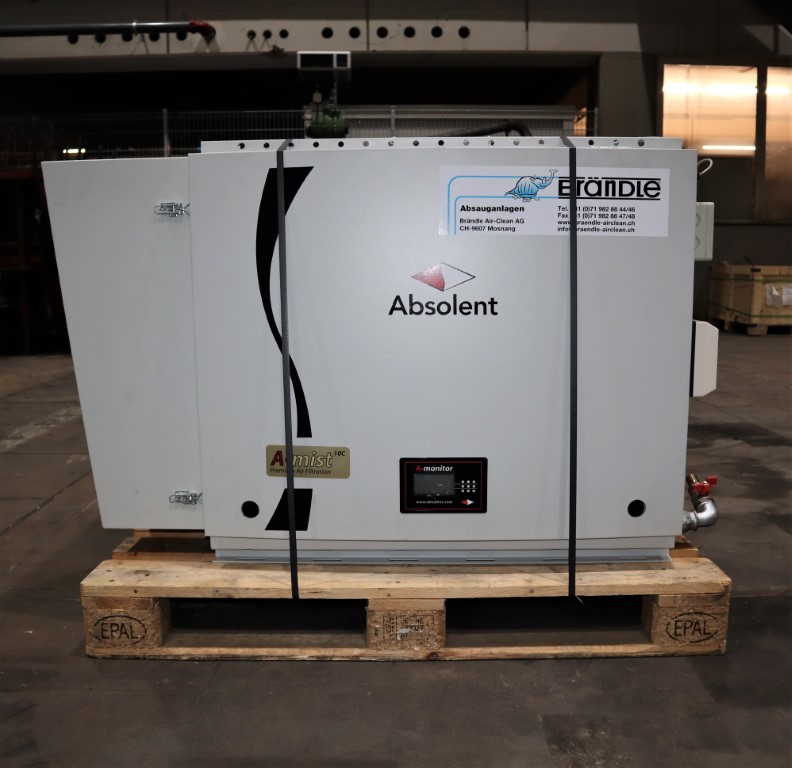

• Absolent Ölnebelabscheider mit Hepa-Filter
• Späneförderer quer zur Drehachse, Auswurf hinten

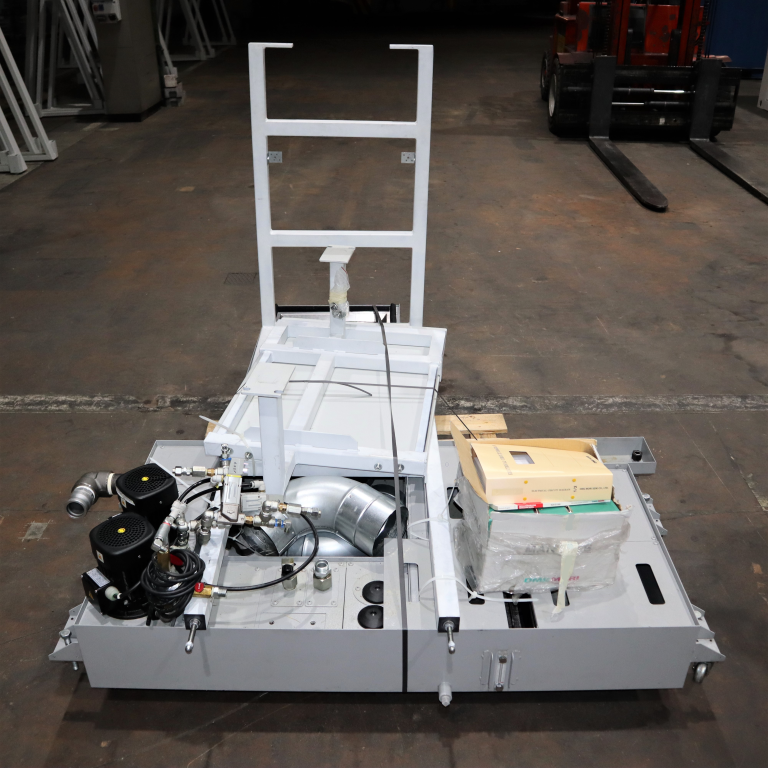

• Handhabegerät

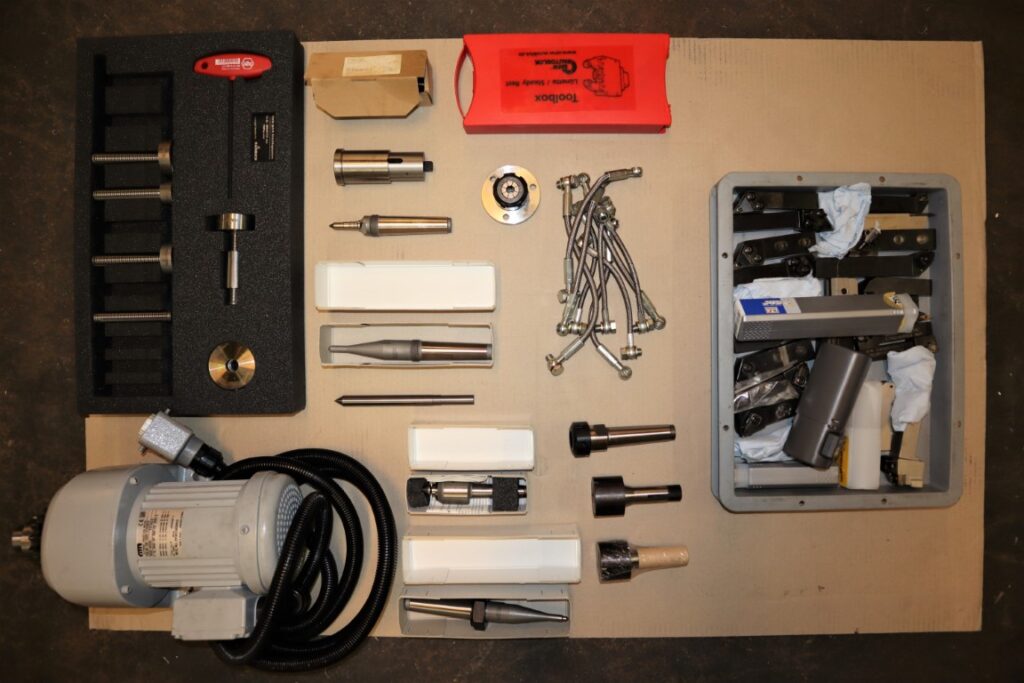

• Allerlei Werkzeug inkl Wendeplatten
DOKUMENTATION
• Komplette Dokumentation vorhanden ( u.a: Betriebs-, Steuerungs-, Programmier- und Installationsanleitung, Elektroschemata)
TECHNISCHE DATEN
| Arbeitsraum | |
| Umlaufdurchmesser über Bett: | 285 mm |
| Umlaufdurchmesser über Querschlitten: | 285 mm |
| Max. Drehdurchmesser: | 120 mm |
| Standarddrehdurchmesser: | 20 – 60 mm |
| Max. Drehlänge: | 535 mm |
| Verfahrbereich | |
| Max. Verfahrweg (X-Achse): | 60 mm |
| Max. Verfahrweg (Z-Achse): | 580 mm |

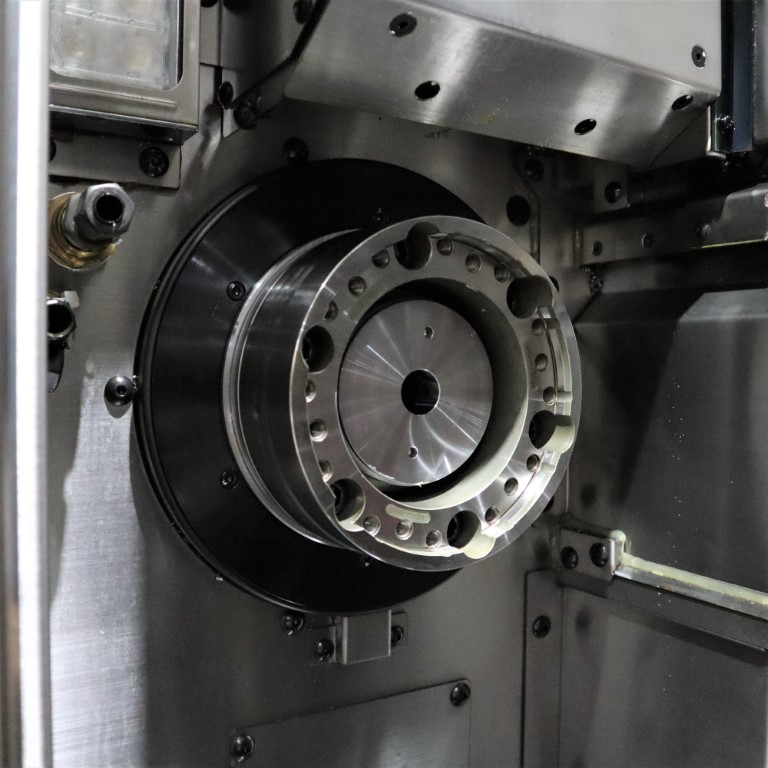

| Spindel | |
| Höhe zum Spindelzentrum: | 900 mm |
| Max. Spindeldrehzahl: | 3500 U/min |
| Spindelnase: | JIS A2-5 |
| Spindelbohrung: | 43 mm |
| Spindellagerung (Innendurchmesser): | 80 mm |
| Revolver 1 und 2 | |
| Revolvertyp: | 6 Stationen |
| Anzahl der Werkzeugstationen: | 6 |
| Schafthöhe für Vierkantwerkzeug: | 25 mm |
| Revolverschaltzeit (1 Station): | 0,18 Sek |
| Vorschubgeschwindigkeit | |
| Eilgang (X1, X2 Achse): | 20´000 mm/min |
| Eilgang (Z1, Z2 Achse): | 30´000 mm/min |
| Reitstock | |
| Reitstockverfahrweg: | 200 mm |
| Pinolenweg: | 70 mm |
| Pinolendurchmesser: | 85 mm |
| Pinolenkegel: | MT4 (mitlaufende Zentrierspitze) |
| Abmessungen und Gewicht | |
| Maschinenhöhe: | 1500 mm |
| Stellfläche: | 1665 x 1710 mm |
| Maschinengewicht: | 3000 kg |
