ANGEBOTSUMFANG

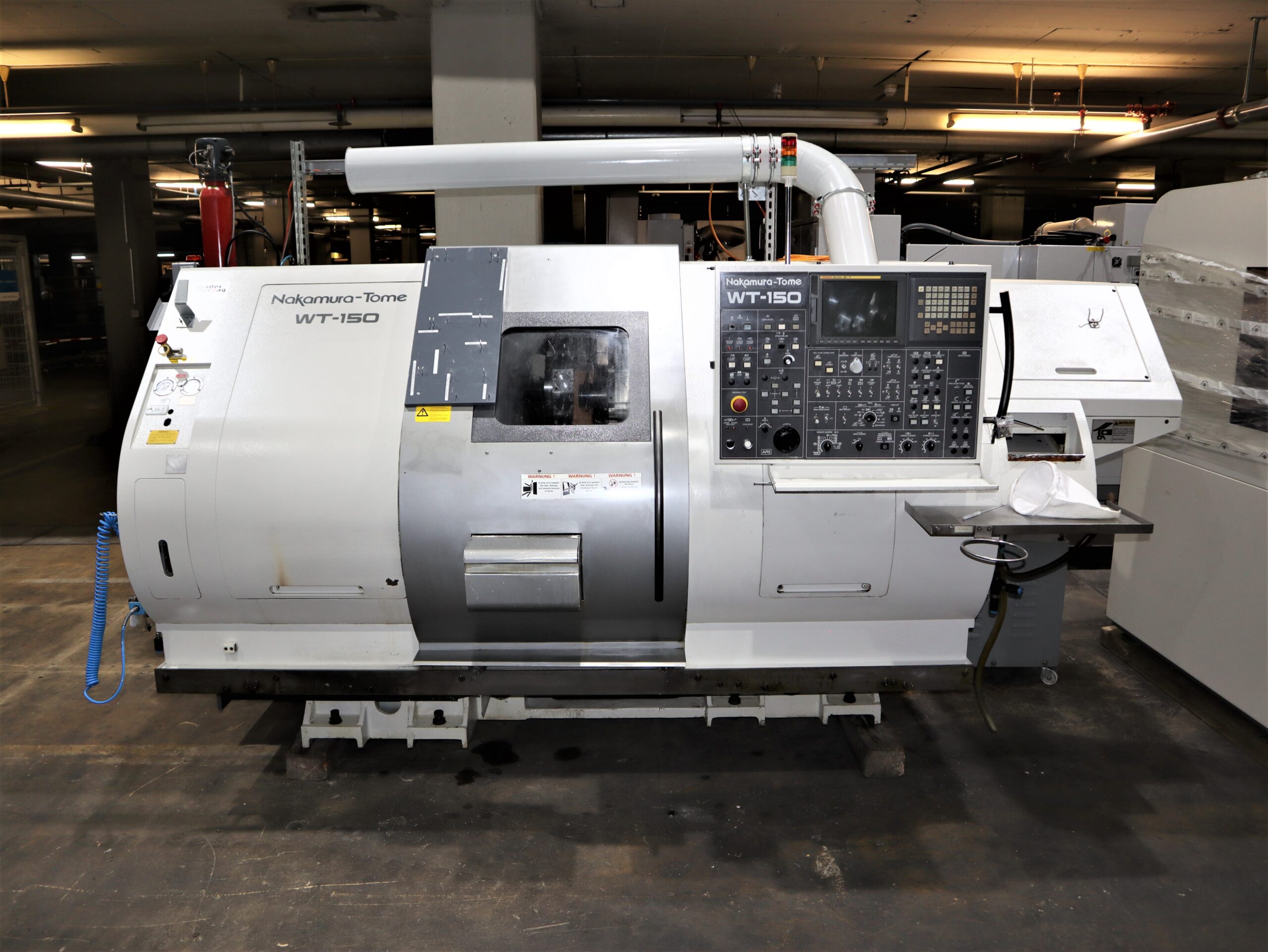

• NAKAMURA WT-150 Drehautomat

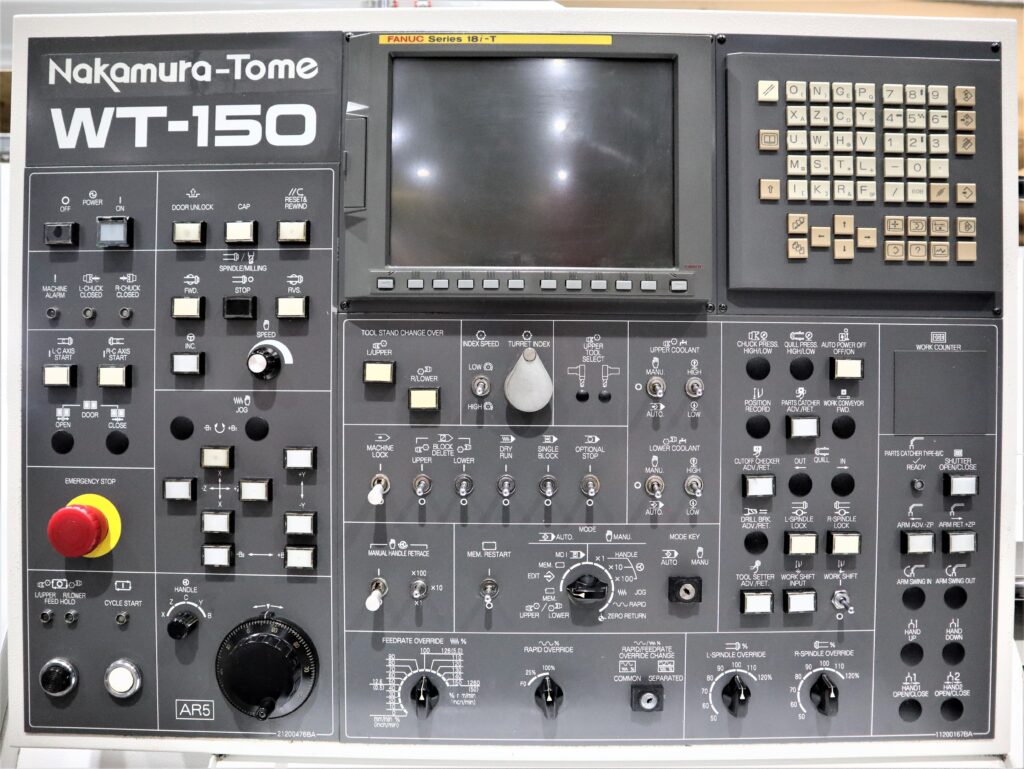

• Steuerung: Fanuc 18i-TB

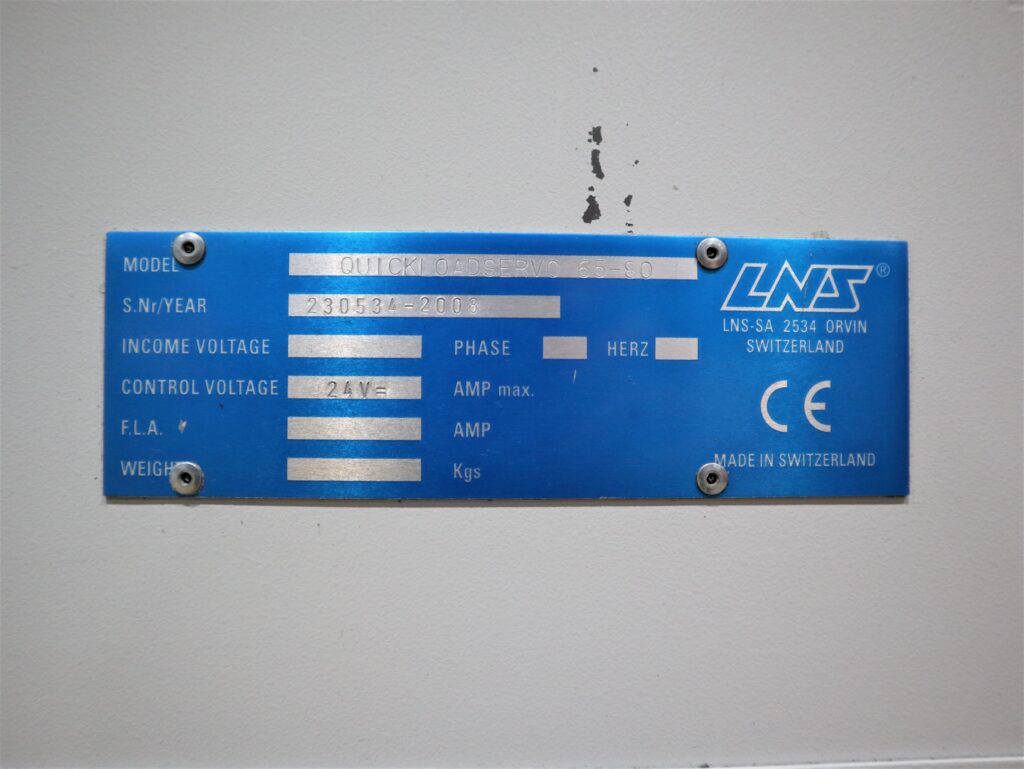

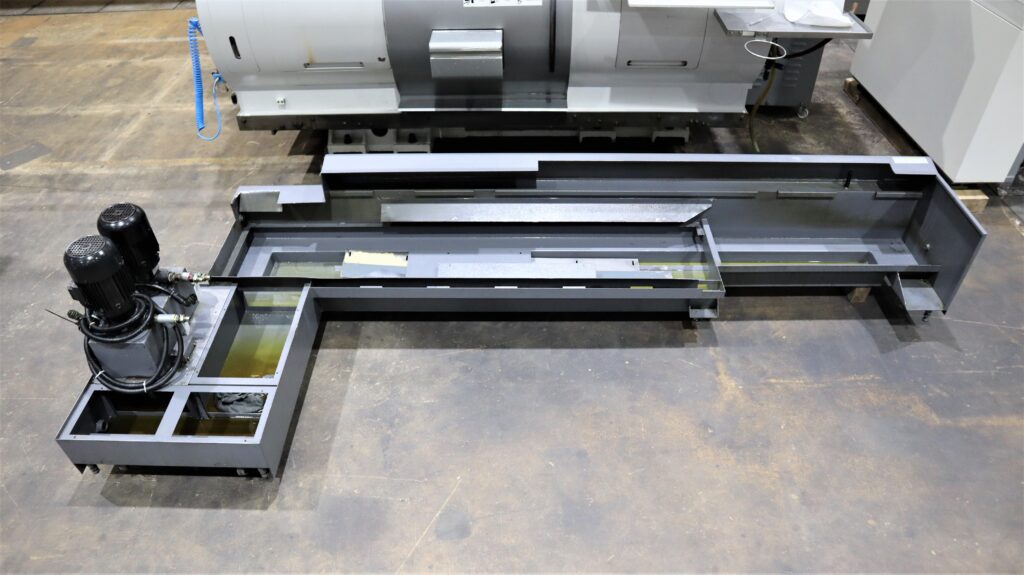

• LNS Stangenlader, Typ: Quickloadservo 65-80

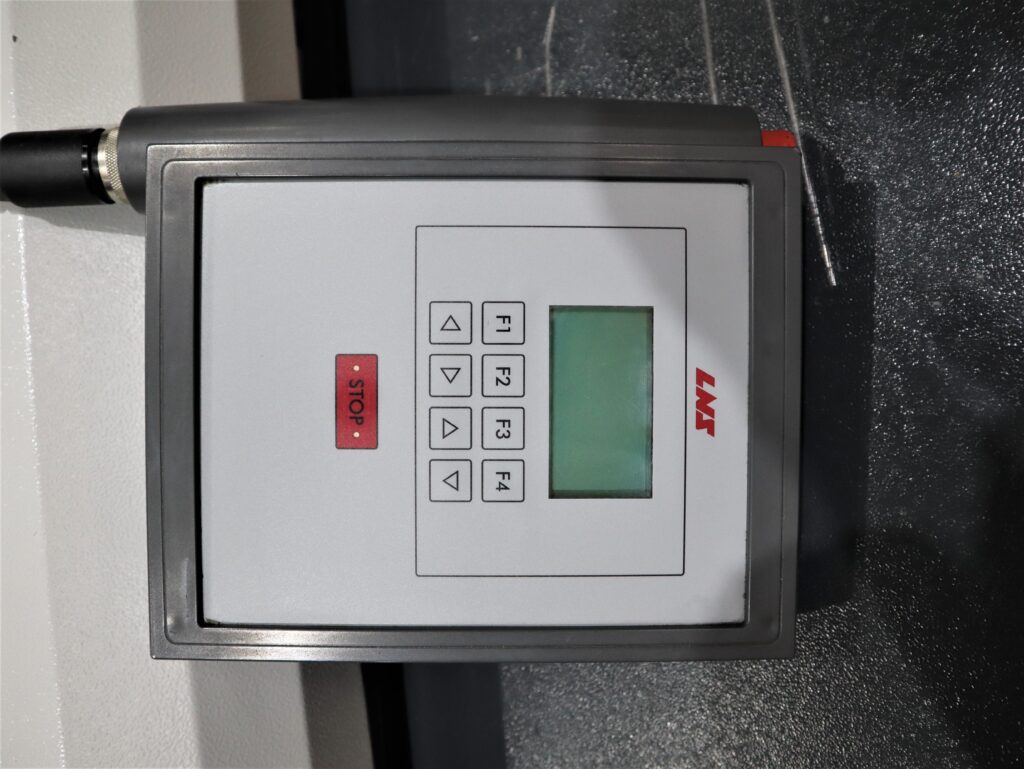

• Handhabegerät
• Späneförderer

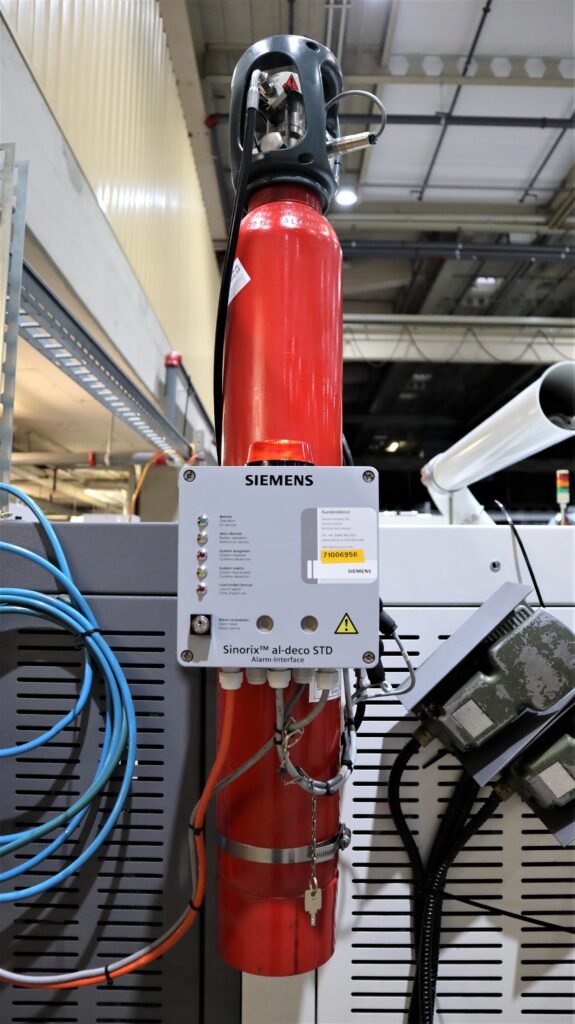

• Siemens Feuerlöschanlage
• Angetriebene Werkzeuge (7 Stück)
• Werkzeughalter (28 Stück)
• Spannzangen, Typ: F48, (> 30 Stück)
• ESX32 Spannzangenset
• Reservemotorpumpen (2 Stück)
DOKUMENTATION
• Komplette Betriebsdokumentation vorhanden (Handbücher, Elektroschemata, Parameterdisketten, CE-Konformitätserklärung u.W)
TECHNISCHE DATEN
VERFAHRWEGE | |
X1-Achse: | 157,5 mm |
X2-Achse: | 167,5 mm |
Z1-Achse: | 465 mm |
Z2-Achse: | 465 mm |
Y-Achse: | ±35 mm |
Drehdurchmesser, max.: | 170 mm |
Drehlänge, max.: | 400 mm |
Max. Stangengrösse: | 51 mm |
Eilgang X1, X2: | 16`000 mm/min |
Eilgang Z1, Z2: | 40`000 mm/min |
Eilgang Y: | 6000 mm/min |
HAUPTSPINDEL | |
Drehzahl, stufenlos: | 5000 U/min |
Spindelnase: | A 2-5 |
Hohlspannung: | 63 mm |
Spindelhöhe: | 1150 mm |
Antriebsleistung: | 15 kW |
GEGENSPINDEL | |
Drehzahl, stufenlos: | 5000 U/min |
Spindelnase: | A 2-5 |
Hohlspannung: | 63 mm |
Antriebsleistung: | 11 kW |
OBERER / UNTERER REVOLVER | |
Verfahrweg: | ±35 mm |
Anzahl Werkzeugplätze: | 24 |
Werkzeuggrösse: | 25 mm |
Anzahl angetriebene Werkzeugplätze: | 12 |
Drehzahl der angetriebenen Werkzeuge: | 6000 U/min |
Antriebsleistung der angetriebenen Werkzeuge: | 5,5 kW |
Stationswechsel, Zeit: | 0,2 sek |
ABMESSUNGEN UND GEWICHT | |
Flächenbedarf (Breite x Tiefe) | 2850 x 1950 mm |
Höhe: | 1800 mm |
Gewicht: | 5500 kg |
