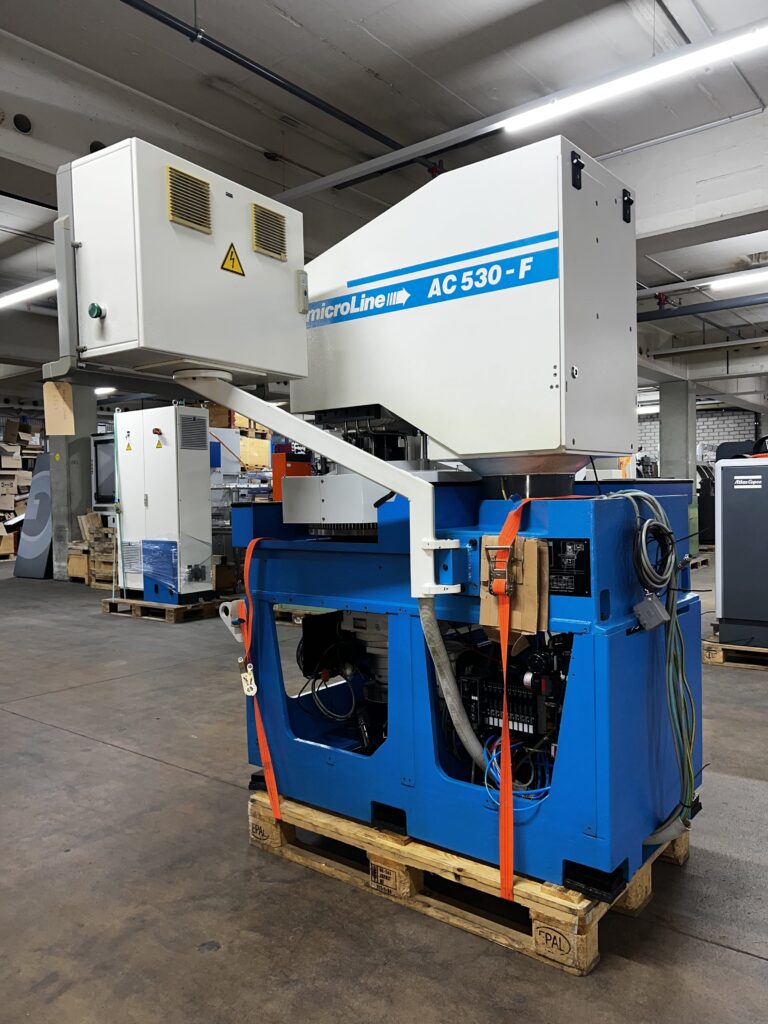

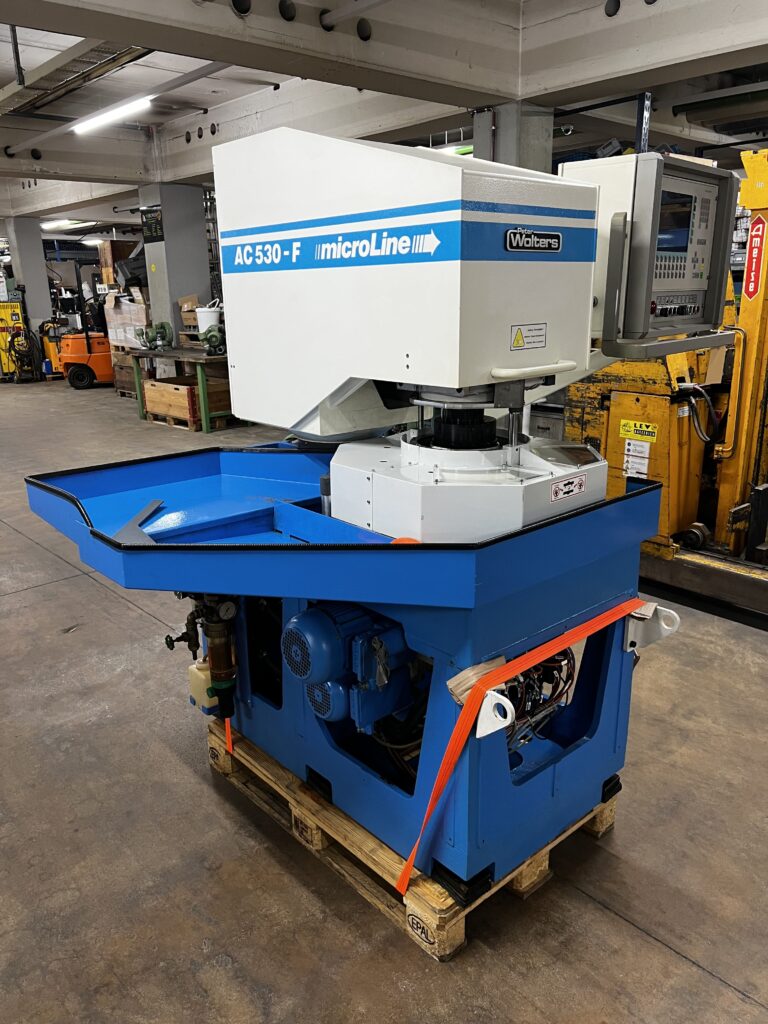

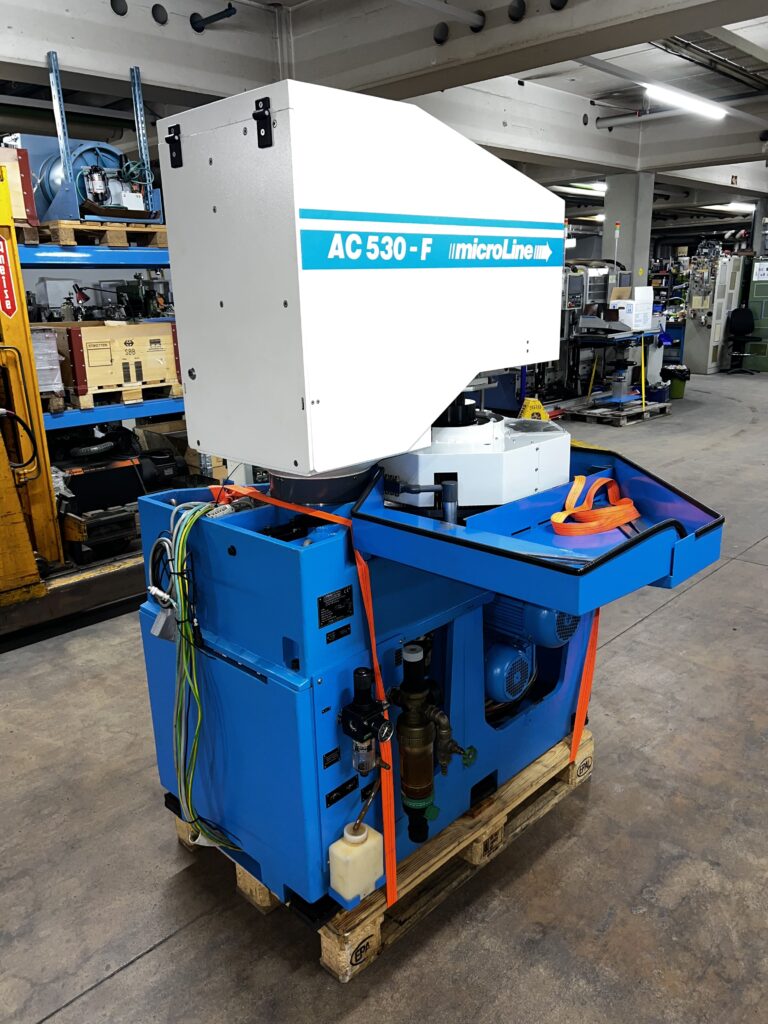

Technische Daten
| Allgemeines | |
| Gewicht: | 1700 kg |
| Elektrik | |
| Betriebsspannung: | 400V + 6% -10%, 3- |
| Frequenz: | 50 Hz |
| Steuerspannung: | 230 / 24 V |
| Gesamtleistung: | 27,9 kVA |
| Max. Vorsicherung: | 100 A gl. |
| Pneumatik | |
| Druckluft: | 6 bar |
| Luftverbrauch: | Ca. 50 l pro Zyklus |

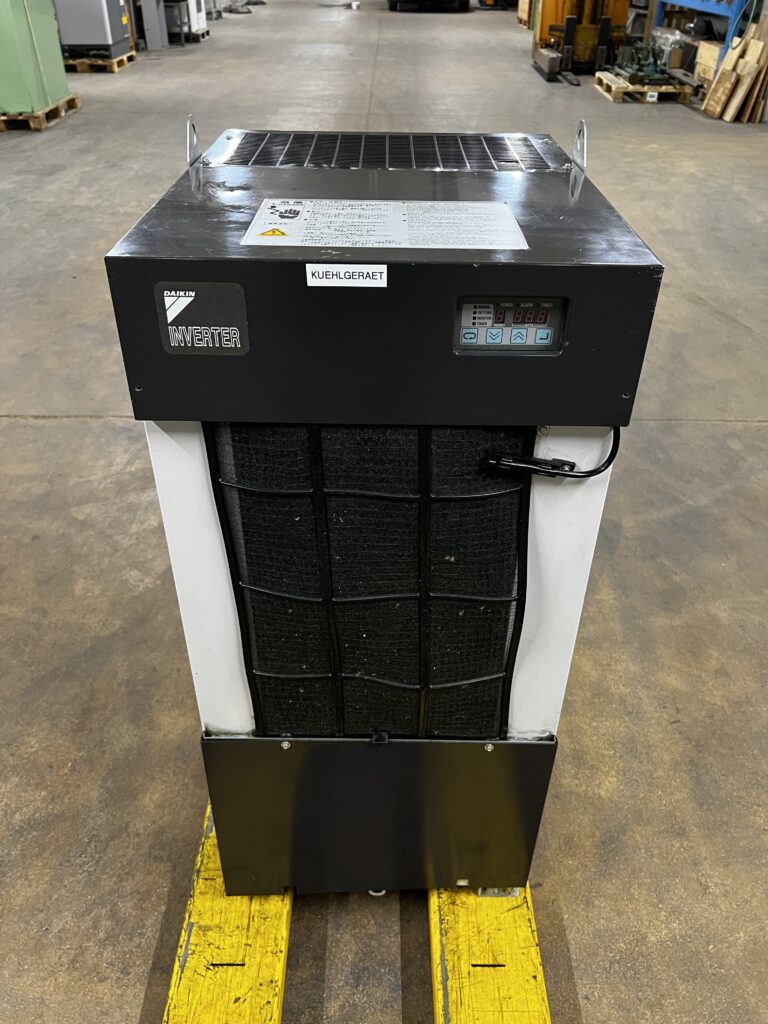

| Kühlwasser | |
| Systemdruck: | 1 bar |
| Abschaltdruck: | 0,4 bar |
| Mischungsverhältnis: | 80 % feststoffarmes Wasser 20 % Korrosionsschutzmittel |
| Lärmemission | |
| Dauerschalldruckpegel: | 70 dB |

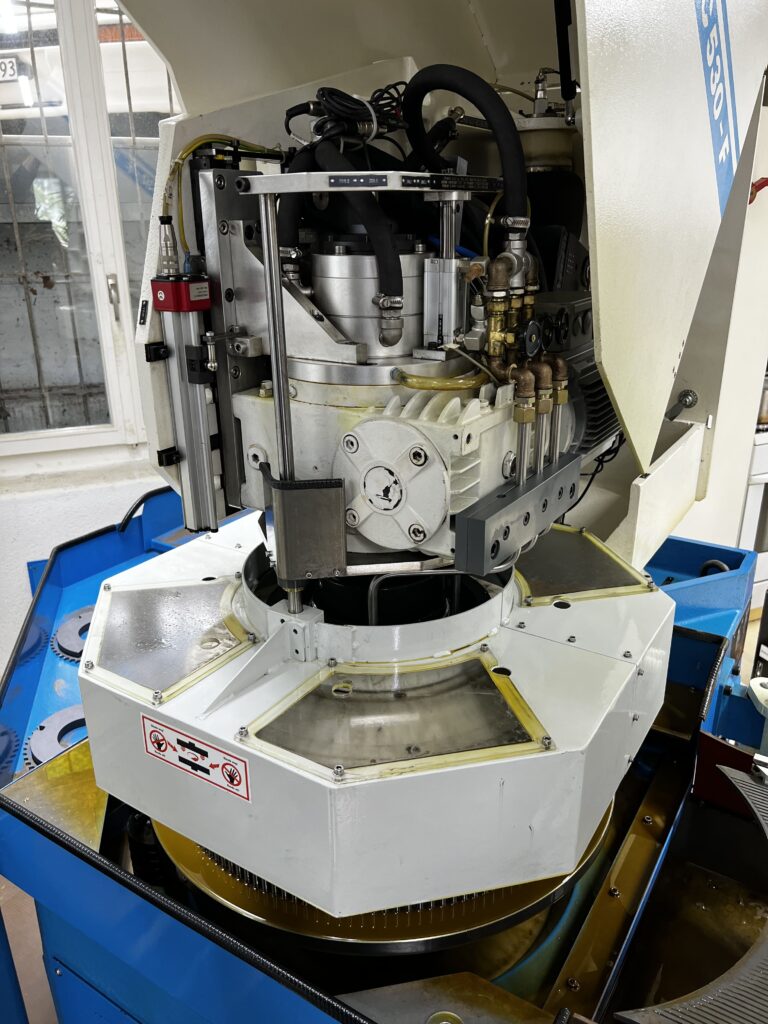

| Arbeitsscheiben | |
| Aussendurchmesser: | 530 mm |
| Ringbreite: | 146 mm |
| Scheibendicke: | Ca. 35 mm |
| Max. Scheibenabstand: | 95 mm |
| Max. Werkstückdicke: | 50 mm |
| Abwälzvorrichtung | |
| Typ: | 7 TF 18/6 |
| Belastungssystem | |
| Lastbereich: | 15 – 500 daN |

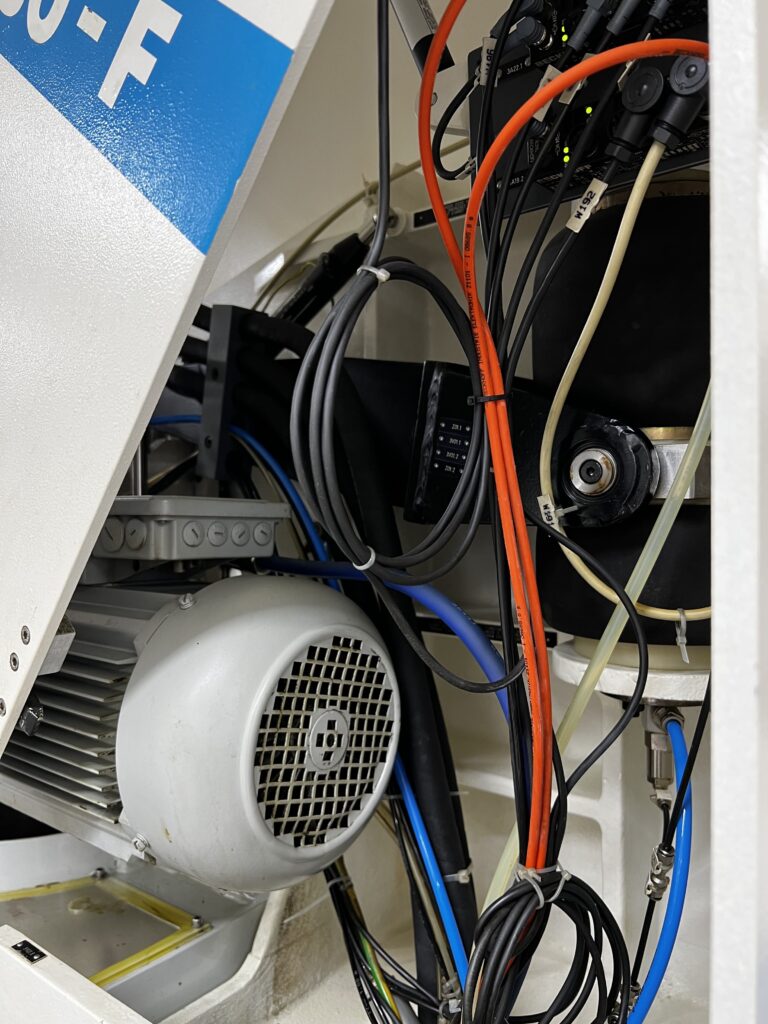

| Hauptantrieb, oben und unten | |
| Antriebsart: | Drehstrommotor mit Schneckengetriebe |
| Motor-Typ: | MDEMA 100-32, Fa. Lenze |
| Getriebe-Typ: | M100 B, Fa. ZAE |
| Mittenantrieb | |
| Antriebsart: | Drehstrommotor mit Schneckengetriebe |
| Motor-Typ: | MDEMA 090-12, Fa. Lenze |
| Getriebe-Typ: | M63, Fa. ZAE |
| Schwenkantrieb | |
| Antriebsart: | Pneumatisch |
| Motor-Typ: | R 63 x 180_, Fa. Bosch |
| SPS | |
| Steuerung / Regelung: | S7-300 |
| Funktionssteuerung: | PW-Anwenderprogramm |
| Bedien-PC | |
| Hardware: | MP 270 |
| Betriebssystem: | Windows CE |
| Visualisierung: | ProTool, PW Anwenderprogramm |
| Schaltschrank | |
| Abmessungen: | 1000 x 1800 x 400 mm |
| Gewicht: | Ca. 260 kg |
