| Grenzwerte | |
| |
| Spitzenhöhe: | 148 mm |
| Maximale Spitzenweite: | 340 mm |
| Zulässiger Durchmesser über Wange: | 310 mm |
| Zulässiger Durchmesser über Schlitten: | 160 mm |
| |

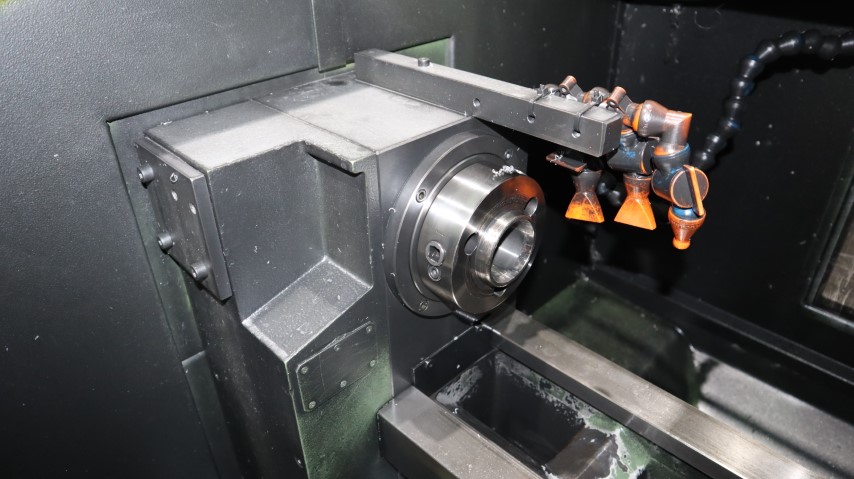

| Spindelstock | |
| |
| Camlock-Spindelnase: | D1 – 4″ |

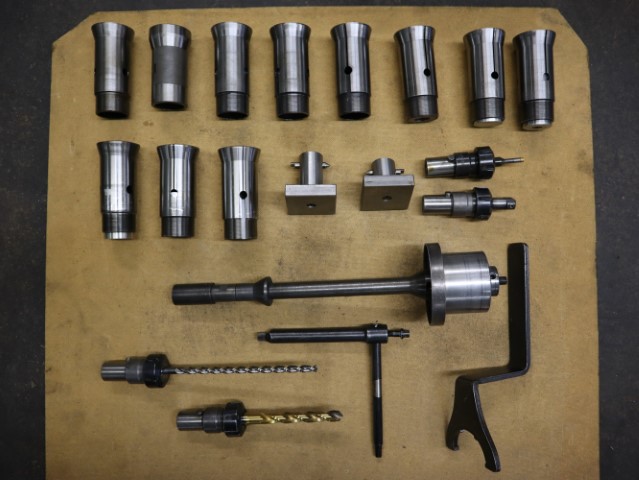

| Verwendete Spannzangen: | B 45 |
| Zangendurchlass: | 36 mm |
| Spindeldrehzahlen: | 40 – 3000 U/min |
| |
| Spannzylinder | |
| |
| Spannkraft bei 5 bar: | 1450 Kp |
| |

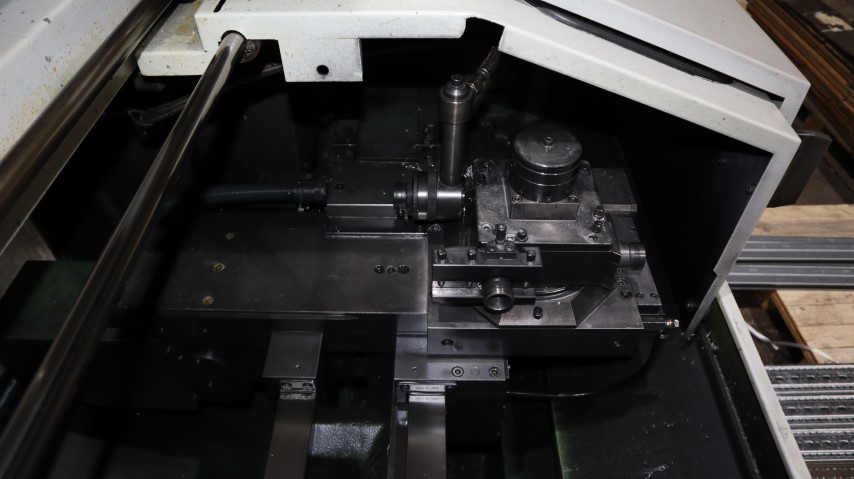

| Arbeitsschlitten mit Revolver | |
| |
| Längsweg: | 400 mm |
| Querweg: | 220 mm |
| Auflösung in beiden Achsen: | 0,001 mm |
| Anzahl Revolverpositionen: | 4 |
| Durchmesser der zylindrischen Bohrungen: | 25 mm |
| Maximale Stahlquerschnitte: | 16 x 16 mm |
| |
| Vorschübe | |
| |
| Arbeitsvorschübe längs und quer: | 0 – 2000 mm/min |
| Eilgang längs: | 10 m/min |
| Eilgang quer: | 6 m/min |
| |
| Gewicht: | 2200 kg |
