ANGEBOTSUMFANG

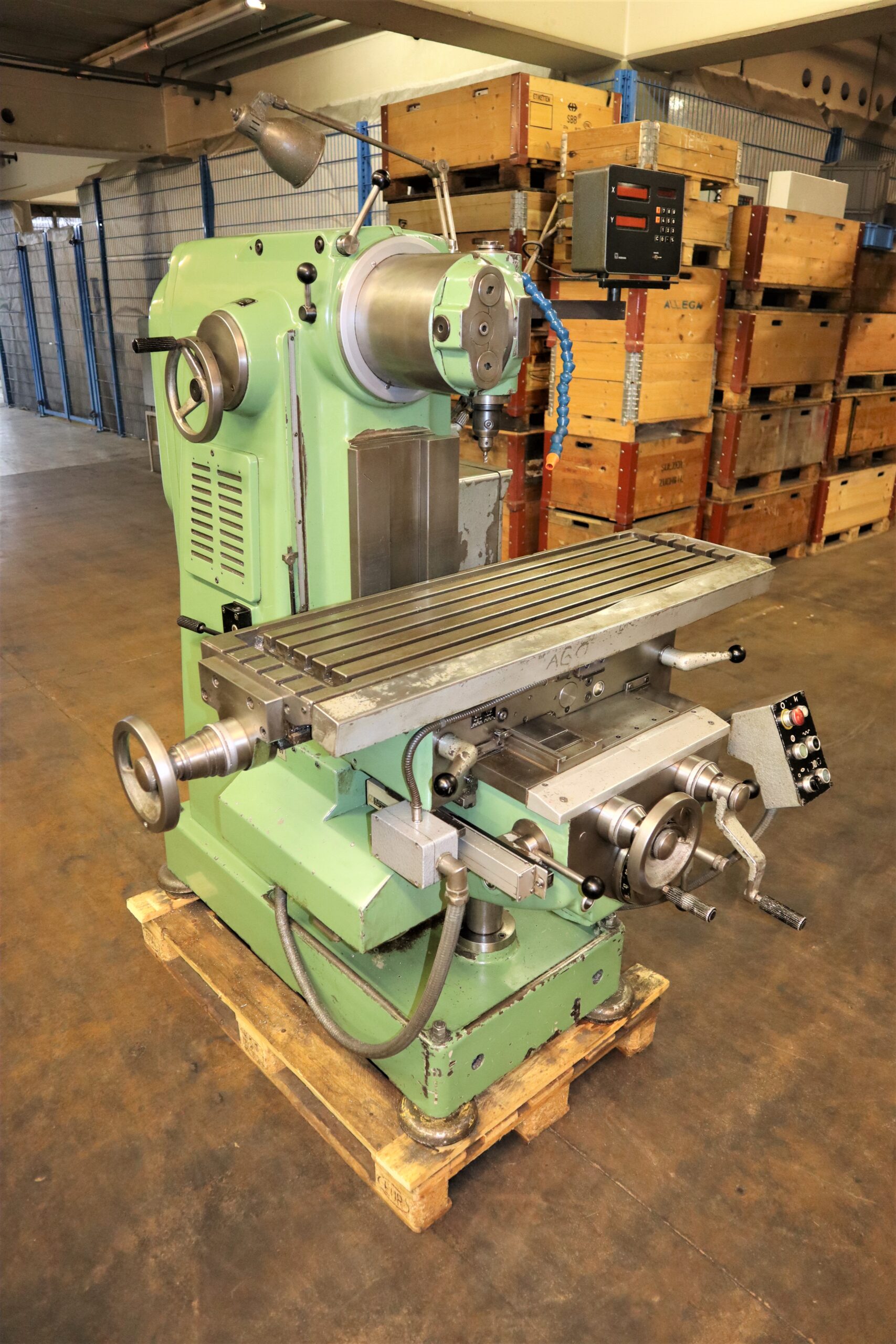

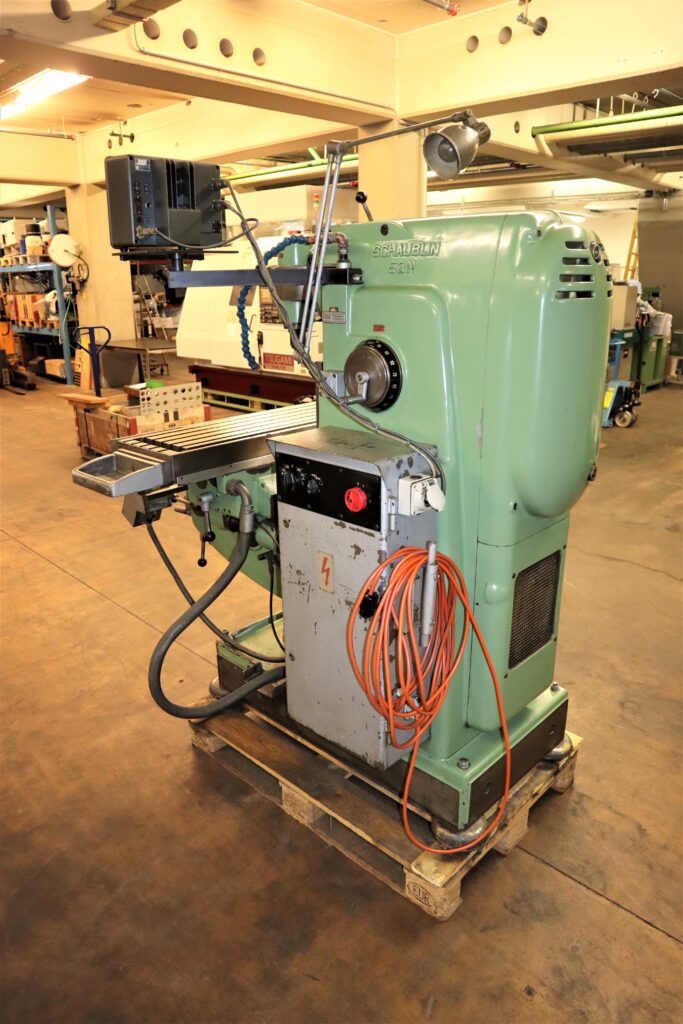

• SCHAUBLIN 53 N Universalfräsmaschine

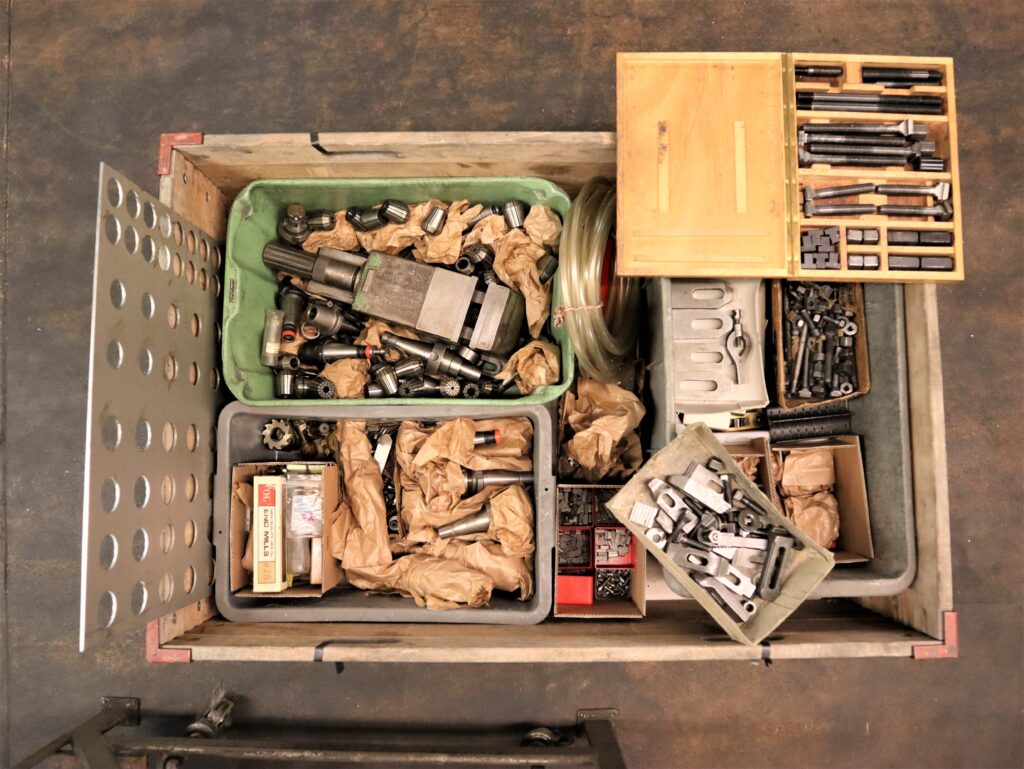

• 2-Achsen Digitalanzeige
• Schraubstock
• Spannzangenset
• Werkzeugaufnahmen (ca. 20 Stück)
• Bohr- und Fräswerkzeuge
• Nutensteine, Spanbriden u.W
DOKUMENTATION

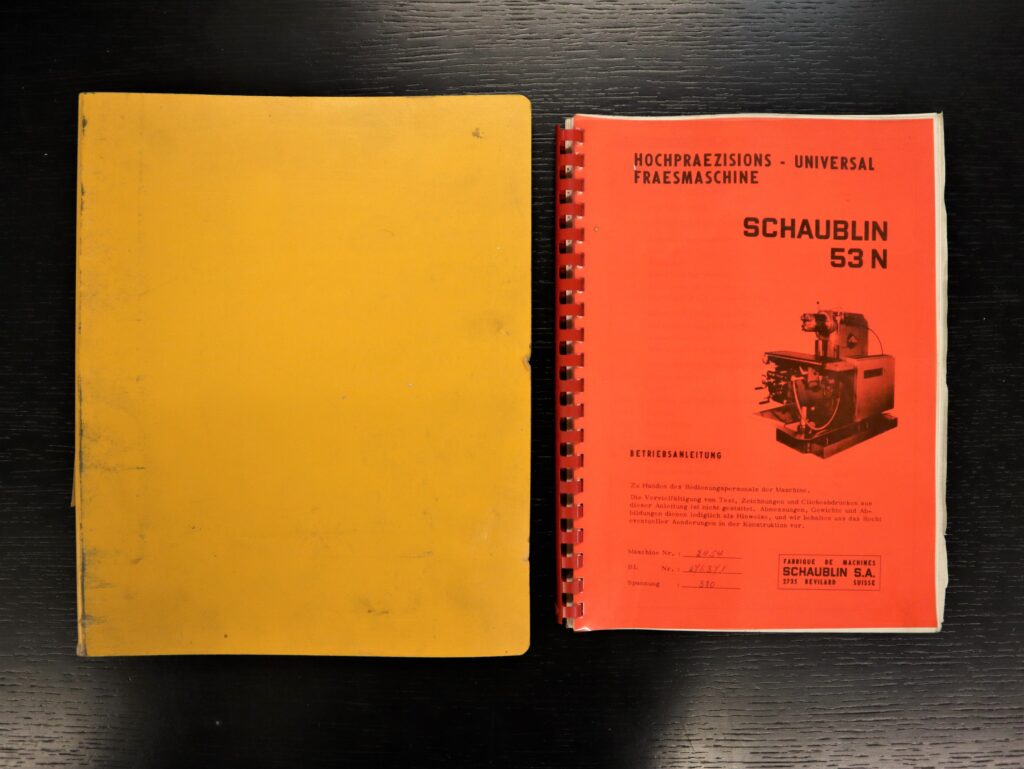

• Komplette Betriebsdokumentation vorhanden
TECHNISCHE DATEN

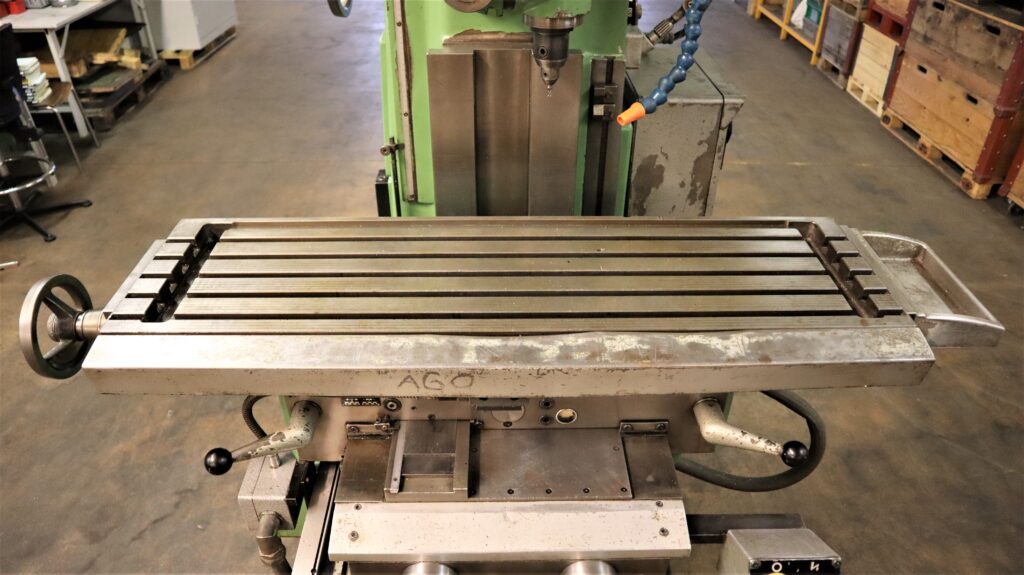

| Frästisch | |
| Nutzfläche: | 1100 x 305 mm |
| Anzahl T-Nuten: | 5 |
| Breite der T-Nuten: | 14 mm |
| Abstand zwischen den T-Nuten: | 50 mm |
| Steigung der Längsspindel: | 5 mm |
| Arbeitswege des Tisches | |
| Längsweg: | 700 mm |
| Querweg: | 250 mm |
| Vertikalweg: | 490 mm |
| Automatische Vorschübe des Tisches | |
| Längs und Quer (18 Geschwindigkeiten): | 12 – 1050 mm/Min. |
| Vertikal (18 Geschwindigkeiten): | 6 – 525 mm/Min |
| Eilgang längs und quer: | 3500 mm/Min |
| Eilgang vertikal: | 1750 mm/Min |
| Fräskopfzylinder | |
| Aussendurchmesser: | 240 mm |
| Achsiale Verschiebung in Ständer: | 300 mm |
| Drehbewegung: | 0 – 360 ° |
| Durchmesser der beiden Stützarme: | 50 mm |
| Abstand von Zylinder- und Spindelachse: | 65 mm |
| Universalfräskopf | |
| Drehbewegung: | 0 – 270° |
| Frässpindel | |
| Spindelnase: | ISO 40 |
| Drehzahlen | |
| Geschwindigkeiten (18 Stufen): | 38-48-60-72-92-115-140-172-212-270-340-422-515-650-800-970-1220-1510 U/Min |
| Gewicht und Abmessungen | |
| Gewicht: | 2100 kg |
| Abmessungen: | 193 x 156 x 172 cm |
