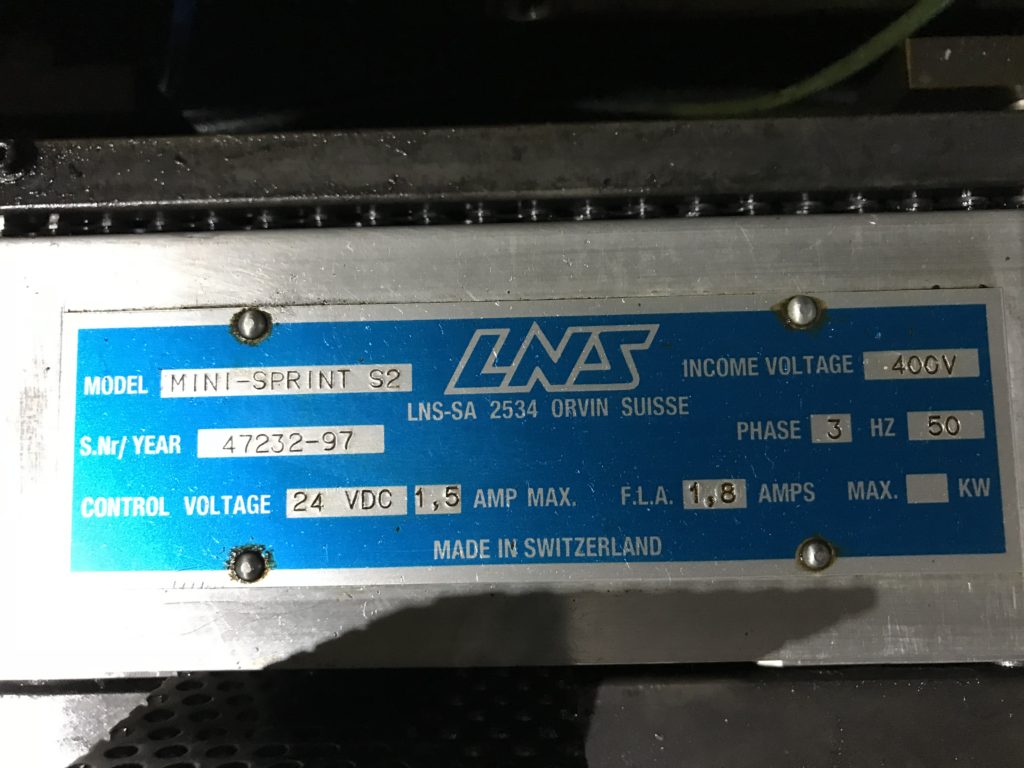

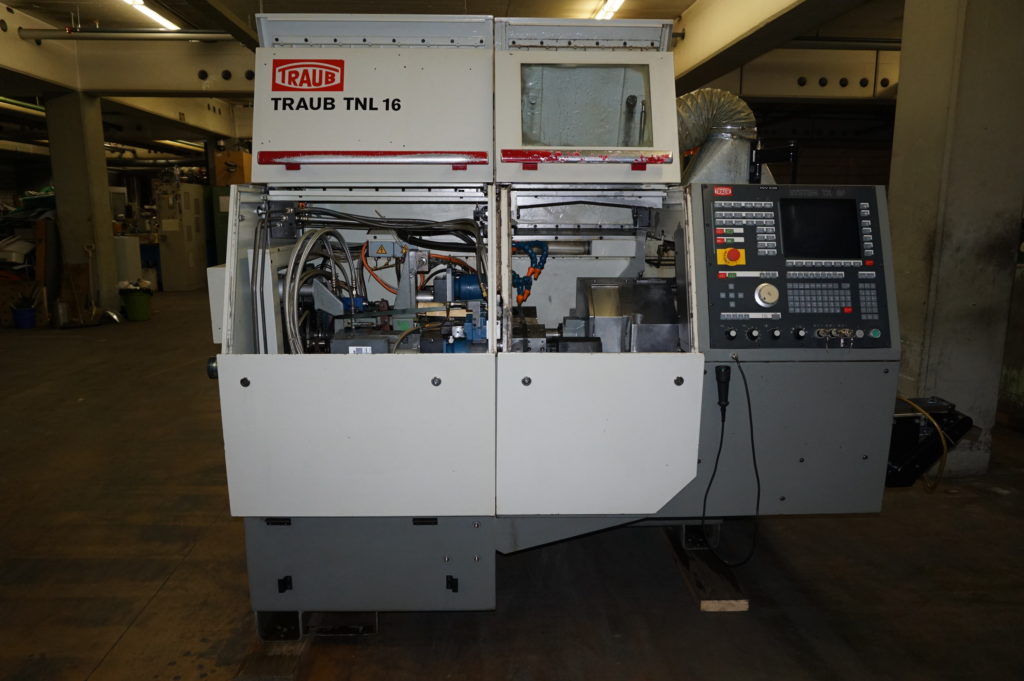

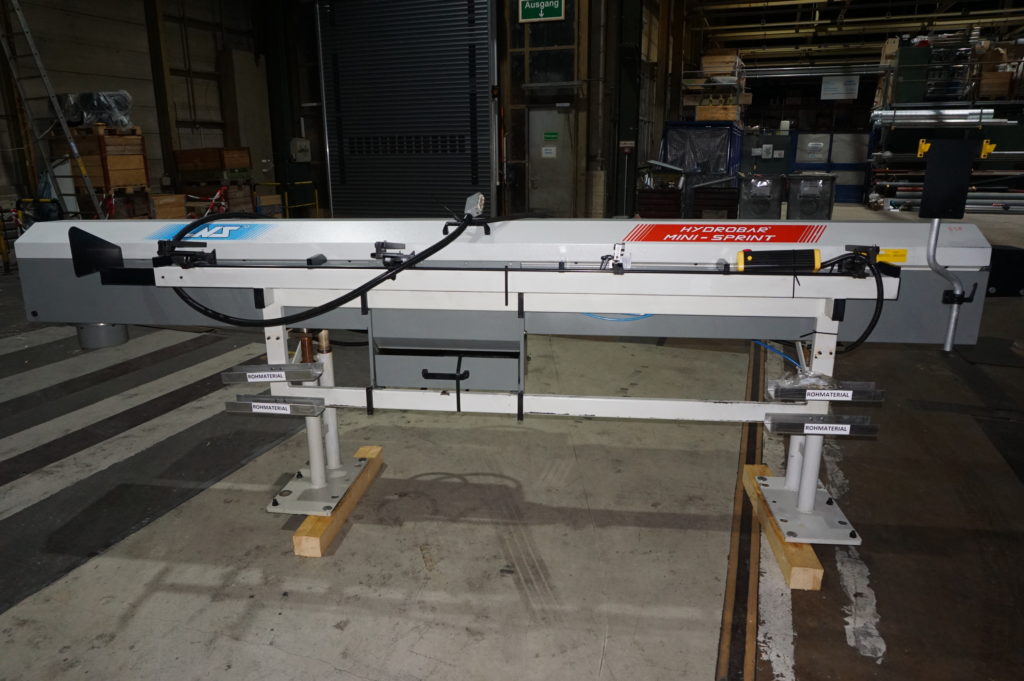

Arbeitsspindel
| Maximaler Stangendurchlass | 16 (20) mm |
| Maximale Teilelänge | 500 mm |
| Bohrungsdurchmesser des vorderen Spindellagers | 40 mm |
| Bohrungsdurchmesser des hinteren Spindellagers | 30 mm |
| Spannzangen Typ | Schaublin F20/76-87 |
| Qualität des Rundmaterials nach DIN 671 | Ø Xh9mm |
| Drehzahl stufenlos regelbar | 200-8000 min-1 |
| Antriebsleistung | 2,8 kW |
| Bei 25 % ED | 4,4 kW |
| Leistungskonstanter Bereich | 1:5,3 |
| Maximales Drehmoment bei 25% ED | 28 Nm |
| Spindelstockhub nutzbar (Z1-Achse) | 200 mm |
| Bahn/Eilganggeschwindigkeit | 6/15 m/min |
| Vorschubkraft | 2500 N |
| Kugelgewindetrieb Durchmesser x Steigung | 25×5 mm |
| Maximale Drehlänge bei einem Spindelstockhub | |
| Mit fester Führungsbüchse | 200 mm |
| Mit angetriebener Führungsbüchse | 170 mm |
| Mit Stangengreifer | 170 mm |

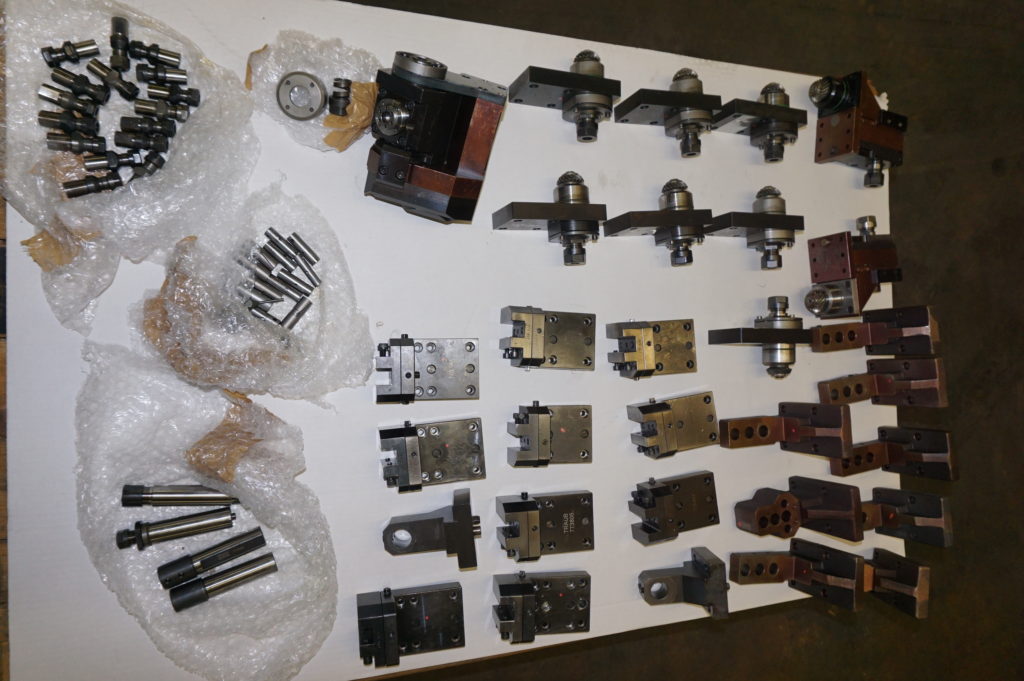

FÜHRUNGSBÜCHSEN
| Typ | Neukomm B39001 |
HYDRAULIK
| Antriebsleistung Pumpenmotor | 0,75 kW |
| Fördermenge stufenlos regelbar | 16 l/min |
| Behälterinhalt | 40 l |
| Systemdruck | 40 bar |
KÜHLSCHMIERANLAGE
| Behälterinhalt | 150 l |
| Anzahl Pumpen | 2 |
| Fördermenge bei 3bar Druckverlust | 25 l/min |
| Antriebsleistung einer Pumpe | 1,1 kW |

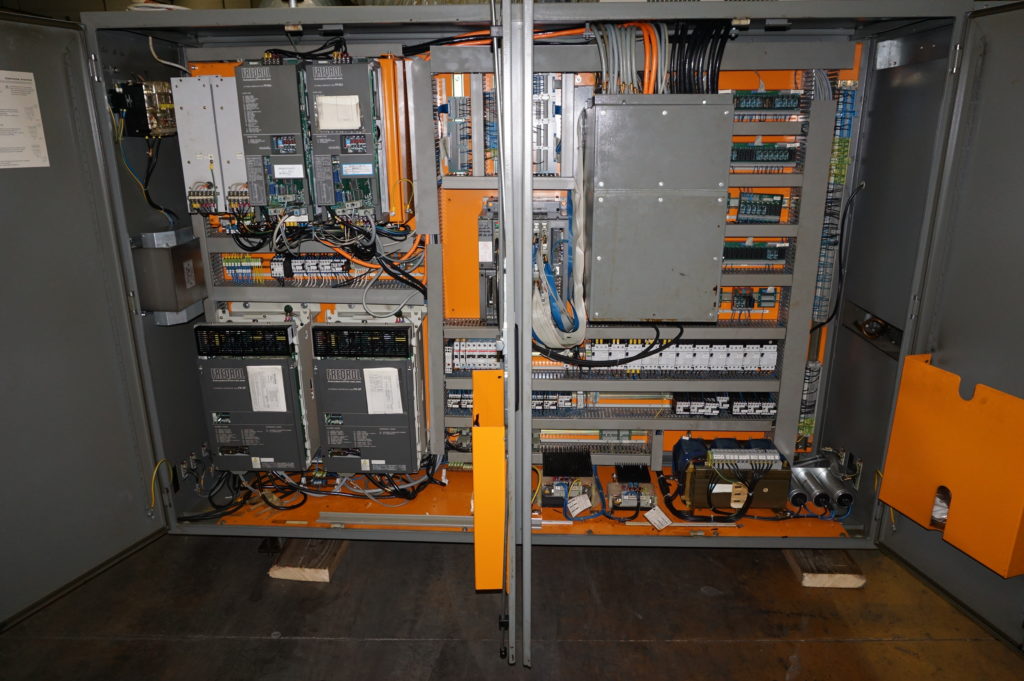

STEUERUNG
| Modell | TRAUB TX 8 F6 |
| Steuerungsprozessor | 32 BIT |
| Anzahl der CPU | 1 |
| Programmierung | EIA- und ISO- Code |
| Ein- und Ausgabefreiheit Z/X bei Durchmesserachsen Bezogen auf den Durchmesser | 1 μm Oder 0,0001 inch |
| Ein-/Ausgabefreiheit C-Achse | 0,001/0,01 Grad |
| Eilgang (Steuerungsleistung bei 0,001mm Auflösung) | max 15 m/min |
| Bahngeschwindigkeit | max. 6 m/min |
| Feininterpolationsakt und Messkreiszyklus | alle 0,37 ms |
| Grösste Gewindesteigung | 999,999 mm |
| Grösster Radius | 99999,999 mm |
| Vorschub-Override | 0-200 % |
| Eilgang-Override | 0-100 % |
| Drehzahl-Override | 50-120 % |
| Drehzahleingabe | 5-stellig |
| Eingabe Schnittgeschwindigkeit | 4-stellig |
| Werkzeugeingabe | 4-stellig |
| Programmnummer | 8-stellig |
| Unterprogrammnummer | 8-stellig |
| Satznummer | 4-stellig |
| M-Befehle | 3-stellig |
| B-Befehle | 6-stellig |
| Speicherkapazität | 32000 |
| Lochstreifenzeichen | erweiterbar |
| Werkzeugkorrekturpaare bezogen auf die Bearbeitungsebene | 40 |
| Anschlussleistung | 18kW |
MASSE UND GEWICHT
| Spindelhöhe über Flur | 1050 mm |
| Länge (ohne Späneförderer) x Tiefe x Höhe | 2385 x 1590 x 1625 mm |
| Gewicht ohne Gegenspindel | 2650 kg |
| Gewicht mit Gegenspindel | 2800 kg |
