ANGEBOTSUMFANG

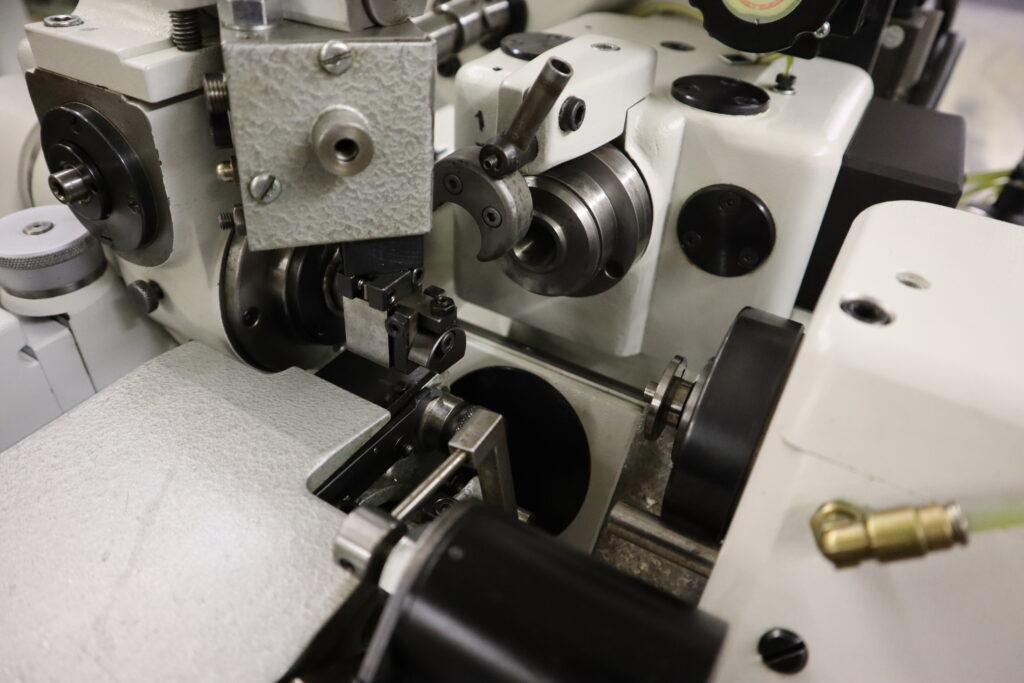

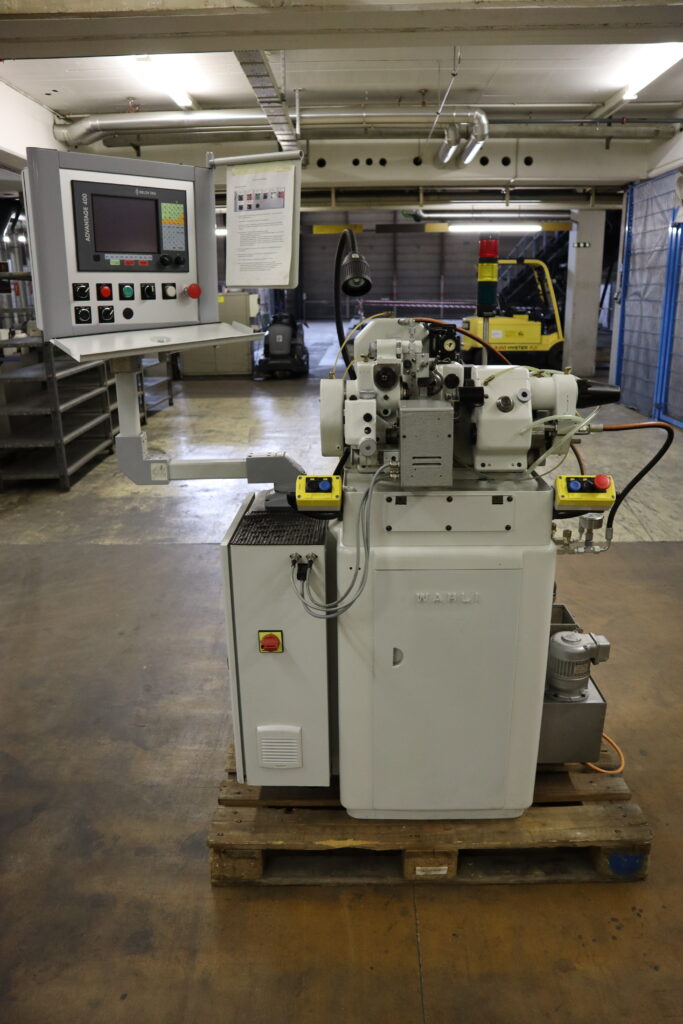

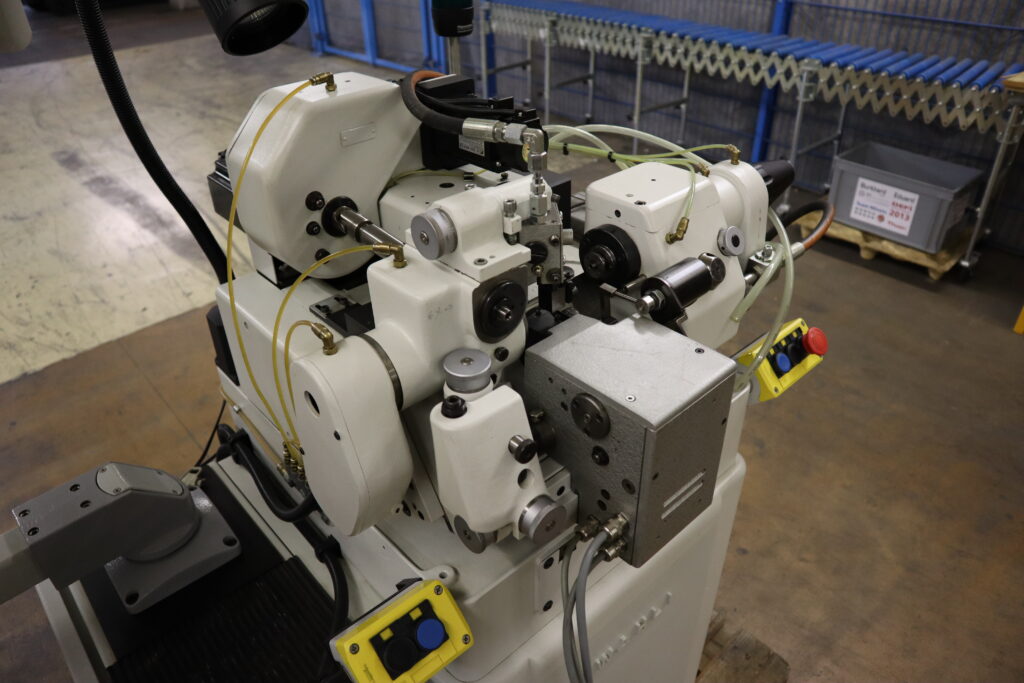

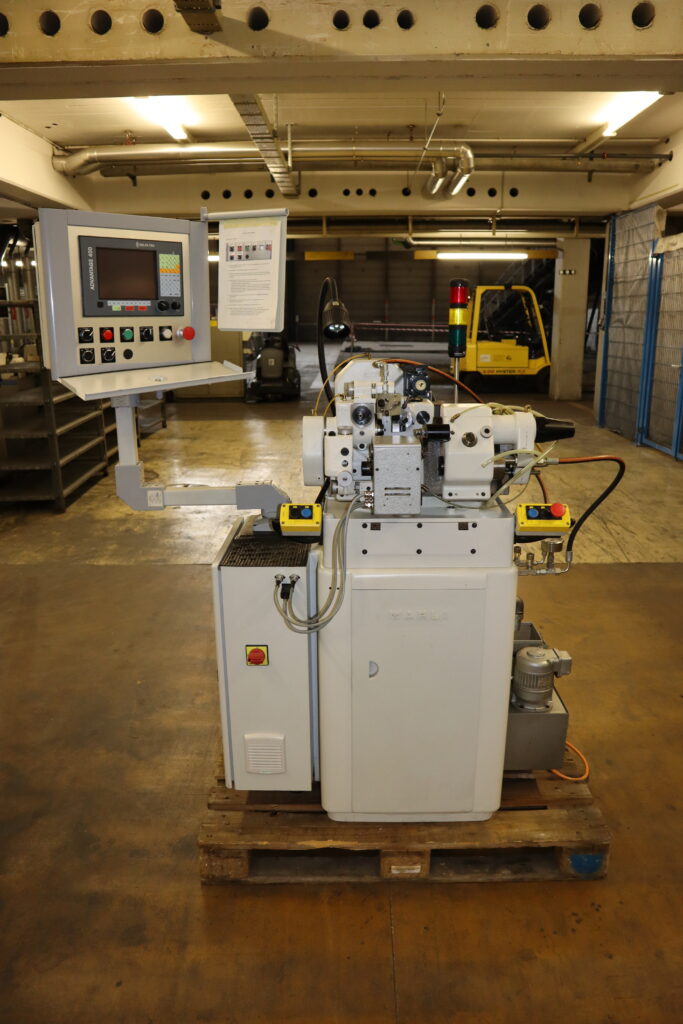

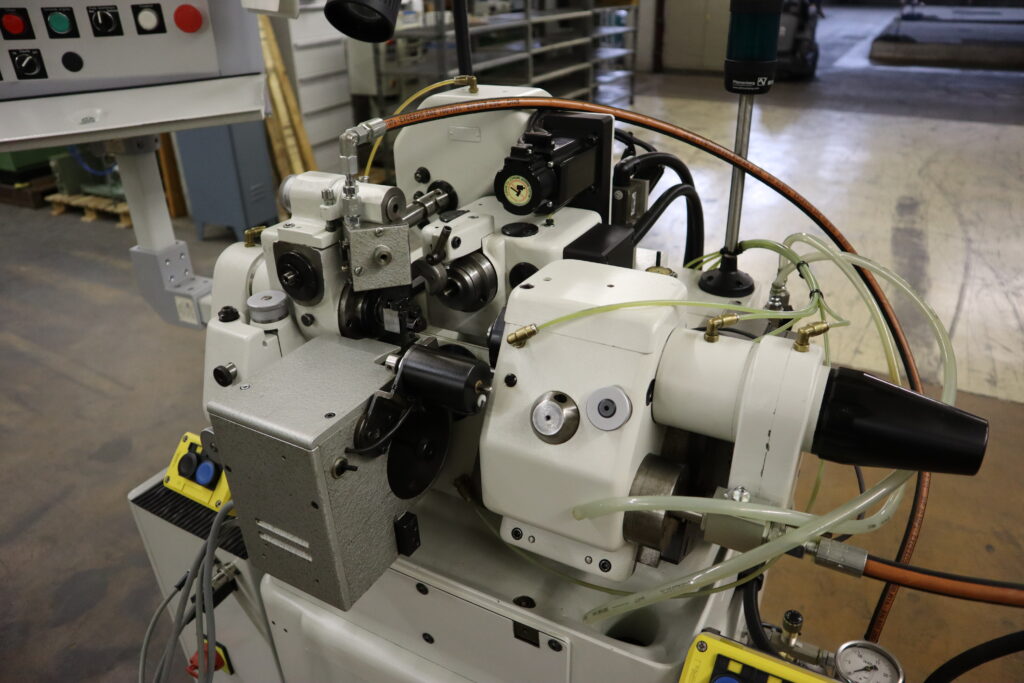

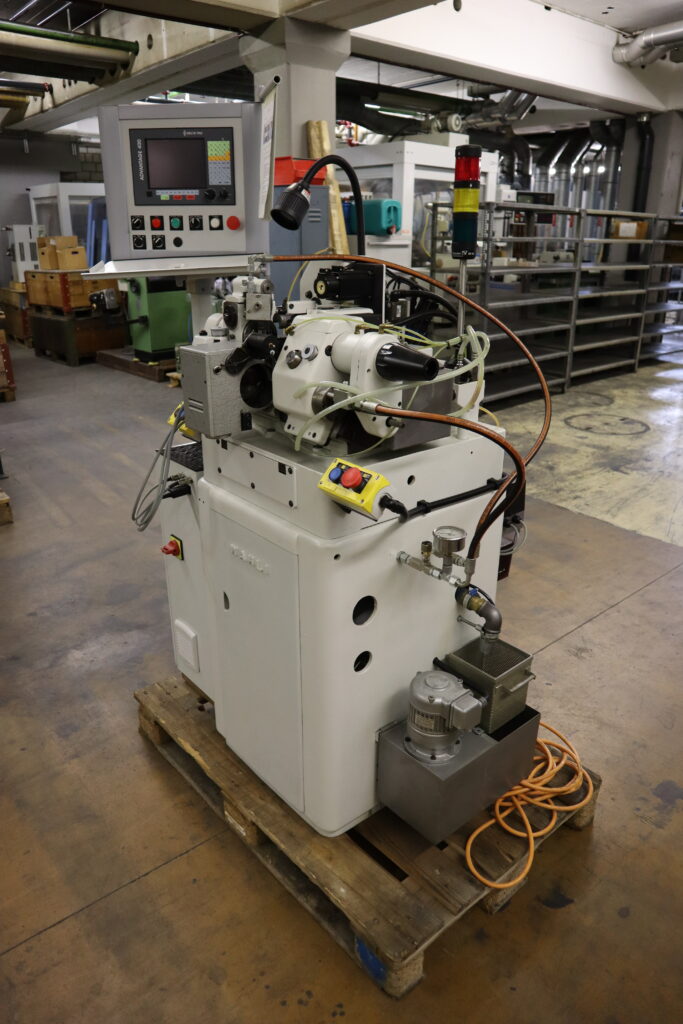

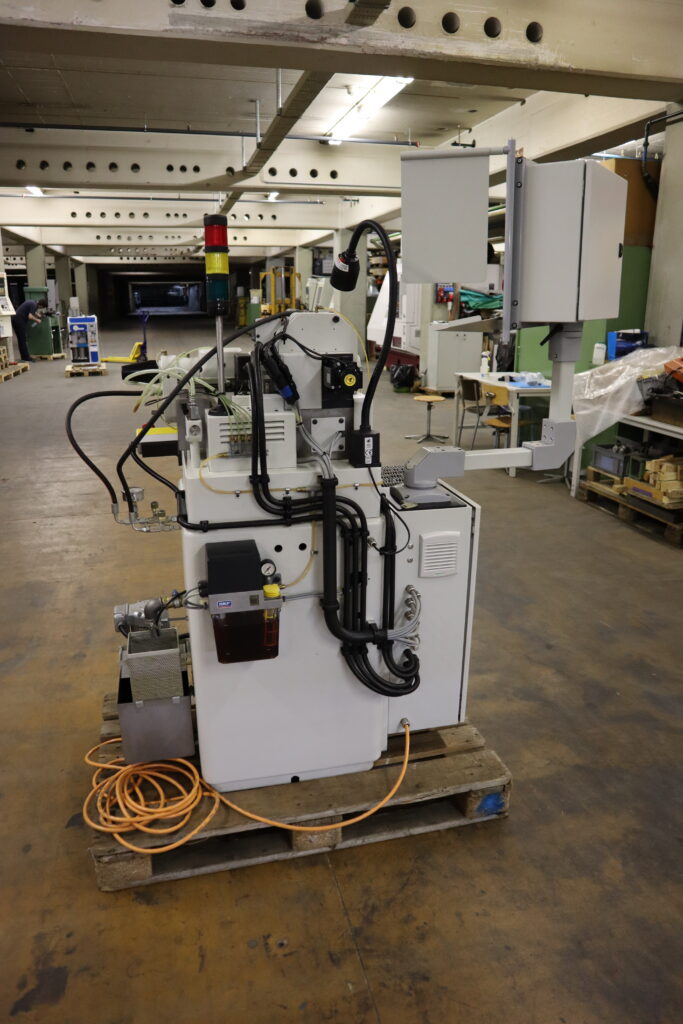

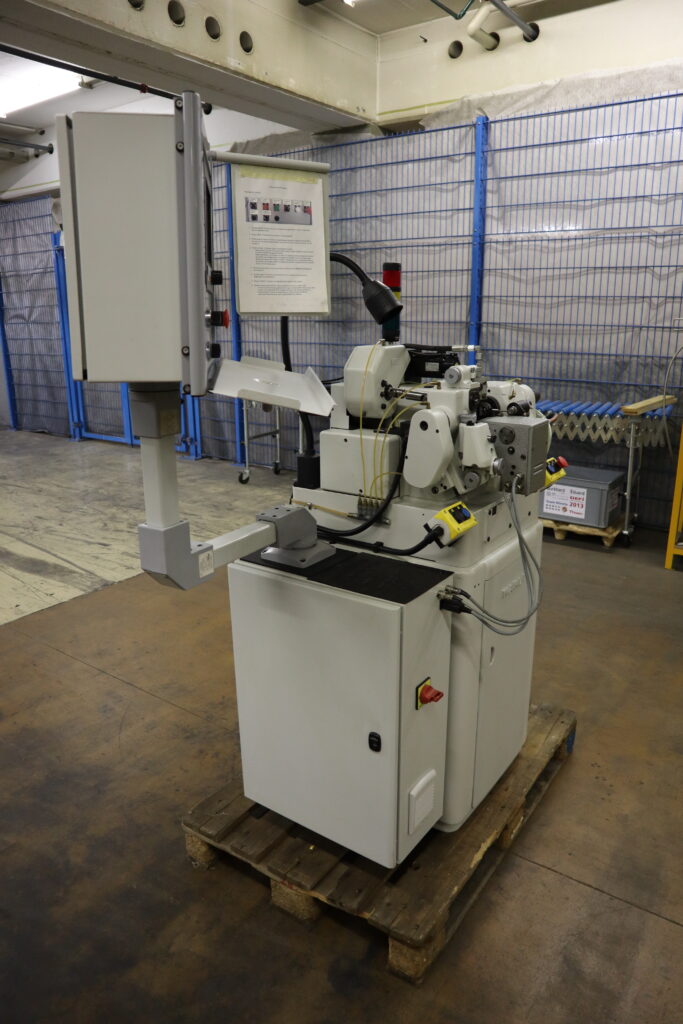

- Totalrevidierte und seither ungebrauchte Wahli W90 CNC Verzahnungsmaschine

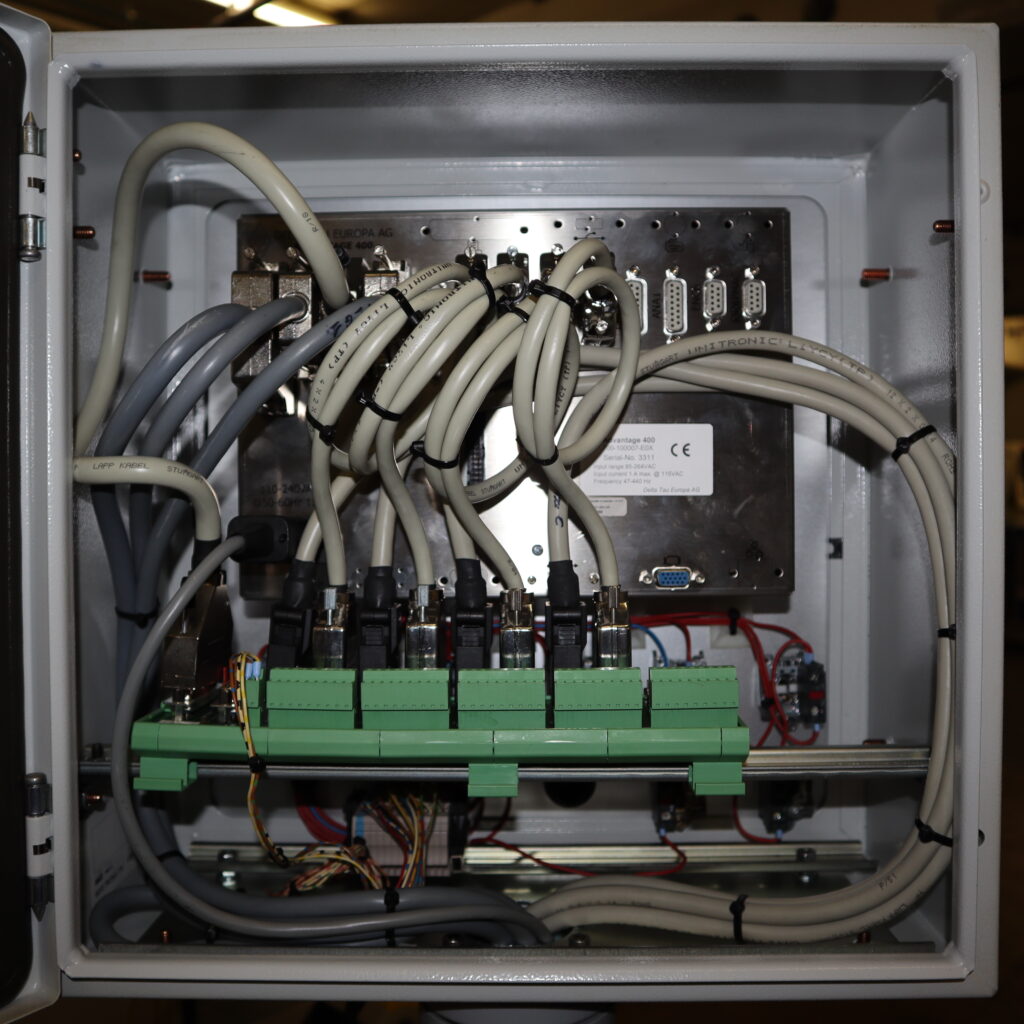

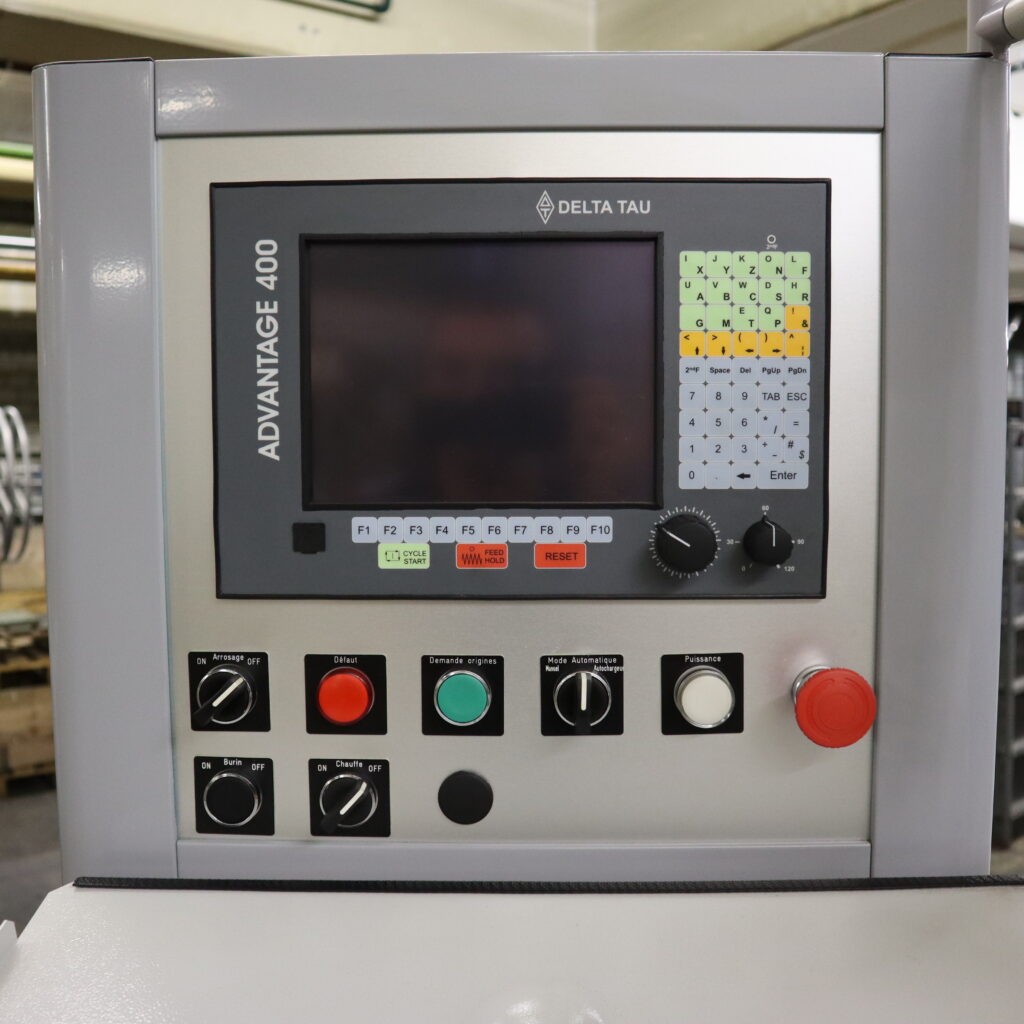

- Steuerung: Delta Tau Advantage 400
DOKUMENTATION
- Betriebsanleitung der Maschine (Deutsch)
- Bedienungsanleitung der Steuerung
- Alle Elektroschemata
ZUSTANDSBESCHREIBUNG
Sowohl die Maschine als auch die Steuerung wurden ausführlich getestet. Dabei konnte festgehalten werden, dass neben dem optischen Zustand der Maschine, auch der operationelle in Nichts zu beanstanden ist. Zudem kann berichtet werden, dass speziell die Steuerung durch die äusserst einfache Handhabung bestach.
BESONDERHEITEN / ZUSÄTZLICHES
Eine Demonstration der Maschine könnte bei entsprechender Ankündigung gerne durchgeführt werden. Möglich wäre zudem auch die Herstellung eines Probestückes vor Ort, wobei dafür, bei der Ankündigung des Besuchs, ein etwas grösserer zeitlicher Spielraum gewährt werden muss. Eine Offerte für eine der beiden Optionen wird auf Anfrage hin gerne versandt.
TECHNISCHE DATEN DER MASCHINE
| Spitzenweite: | 80 mm |
| Grösste Fräslänge: | 50 mm |
| Grösster Werkstückdurchmesser: | 40 mm |
| Verzahntes Modul: | 0,05 – 1 |
| Zu fräsende Zähnezahlen: | 6-200 Zähne |
| mit Teilverhältnis 1:4: | 6-100 Zähne |
| mit Teilverhältnis 1:10, bis zu | 200 Zähne |
| Kompletter Satz Wechselräder für Maschine mit Teilverhältnis 1:4: | 64 Räder |
| Längsvorschub-Geschwindigkeit, stufenlos regulierbar: | 0 – 2 m/Min |
| Rücklaufgeschwindigkeit, längs | 3 m/Min |
| 8 Fräserdrehzahlen: | 660, 1450, 1850, 2500, 1350, 3000, 3800, 5300 U/min |
| Grösste axiale Fräserverschiebung: | 10 mm |
| Max. Eintauchfrästiefe: | 2,5 mm |
| Grösste Distanz zw. den Achsen des Fräsers und der Arbeitsspindel: | 30 mm |
| Grösster Fräserdurchmesser: | 32 mm |
| Fräserspindeldurchmesser: | 35 mm |
| Gewicht der Maschine: | ca. 500 kg |
