Technische Daten

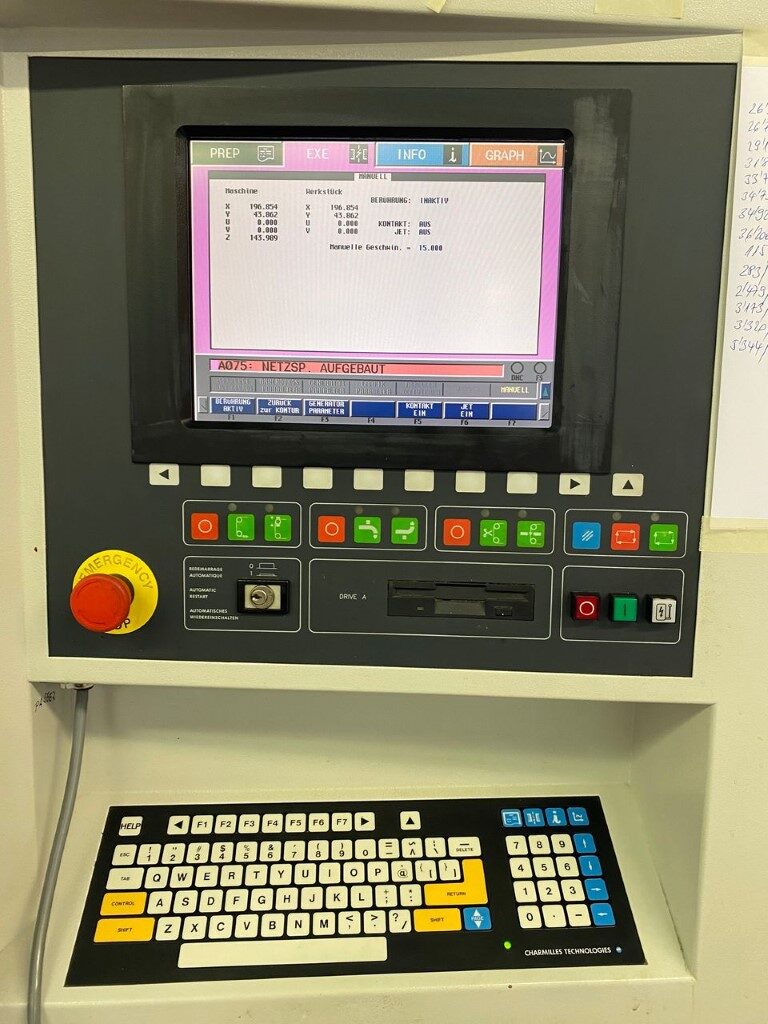

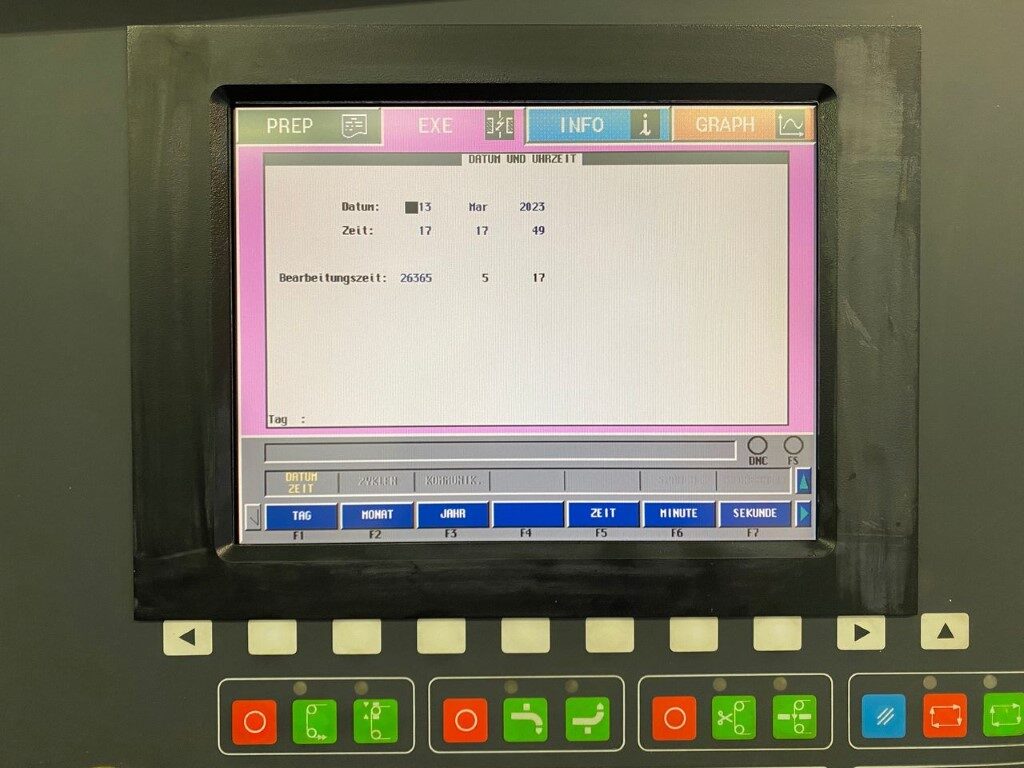

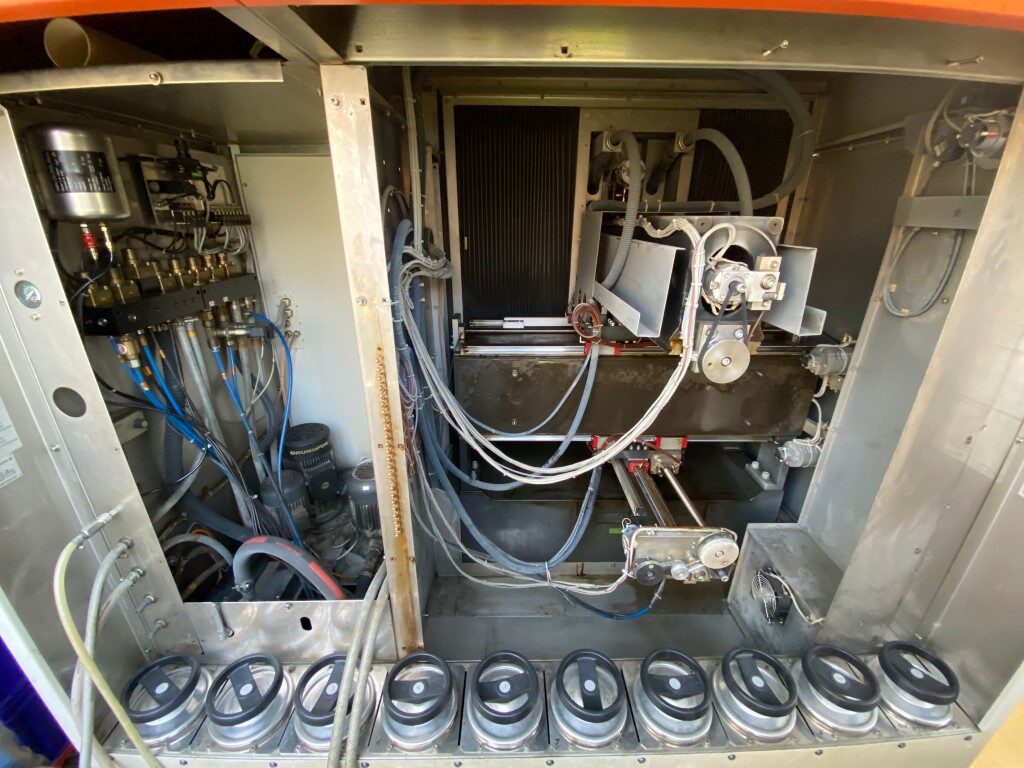

Schaltschrank | |
Generatortyp: | Isopulse |
Max. Umgebungstemperatur: | 30°C |
Speicherzeit für Software: | 100 Stunden |
Maximale Ladezeit: | 60 Stunden |
Diskettentyp: | 3 ½ ´´ |
Zahl speicherbarer Programme: | 112 |
Abmessungen: | 1800 x 650 x 1000 mm |
Kühlluft: | 800 m3/h bei 30°C |
Maximaler Entladestrom: | 45 A |
Grafik-Farbbildschirm: | 14 |
16-Bit Mikroprozessor: | 3 |
Maschine | |
Maschinenbett: | Polymerbeton |
Abmessungen: | 2100 x 2050 x 2230 mm |
Gewicht: | 3800 kg |
Abmessungen der Zugangstür: | 1220 mm |
Werkstück | |
Maximale Abmessung, Werkstück: | 1200 x 700 mm |
Maximale Höhe des Werkstücks: | 400 mm |
Maximale Belastung: | 1000 kg |
Verfahrwege | |
X-Achse: | 700 mm |
Y-Achse: | 400 mm |
Z-Achse: | 400 mm |
U-Achse: | 700 mm |
V-Achse: | 400 mm |
Messauflösung: | 0,5 μm |
Manuelle Höchstgeschwindigkeit: | 15 mm/s |
Draht | |
Drahtdurchmesser: | 0,1 bis 0,3 mm |
Geschwindigkeit: | regelbar von 0 bis 15 m/min |
Mechanische Zugspannung: | regelbar von 0 bis 30 N |
Freiwinkel: | regelbar von 0° bis 30° |
Maximale Höhe zur Einfädelung: | 300 mm |
Automatische Einfädelung (2 mm): | Ja |
Automatisch Wiedereinfädelung: | Ja |
Spulen: | K125 (4 kg) K160 (8 kg) K200 (16 kg) |
Dielektrikum | |
Deionisation: | Harzmischung, 20 l |
Behältertyp: | Wasserdichtes Stahlblech, geschweisst |
Abmessungen: | 2030 x 1420 mm |
Fassungsvermögen: | 450 l |
Filtersystem: | 10 |
Spülung, Druck: | 0 bis 11,5 bar |
Externe Anschlüsse | |
Strom | |
Netzfrequenz: | 50 Hz |
Cos. PHI: | 0,8 |
Drehstrom-Eingangsspannung | 380 V / 400 V |
Zulässige Schwankungen: | +10% bis -15% |
Zulässige Mikrounterbrechungen: | 4 ms |
Anschlussleistung: | 10 KVA |
Einschaltstrom: | 10 KVA |
Kühlung | |
Mindestdruckdifferenz zwischen Ein- und Austritt der Kühlquelle: | 2 bars |
Höchstdruck am Eintritt: | 5 bars |
Höchstdurchsatzleistung: | 25 l/min |
Luft | |
Druckbereich: | Von 6 bis 7 bar |
Leistung: | 1 l/min |
Allgemeine Daten | |
Zulässige Umgebungstemperatur: | 20°C +- 1° C |
Zulässige Luftfeuchtigkeit: | 40 bis 80 % |
Lärmpegel: | 72 dB |
