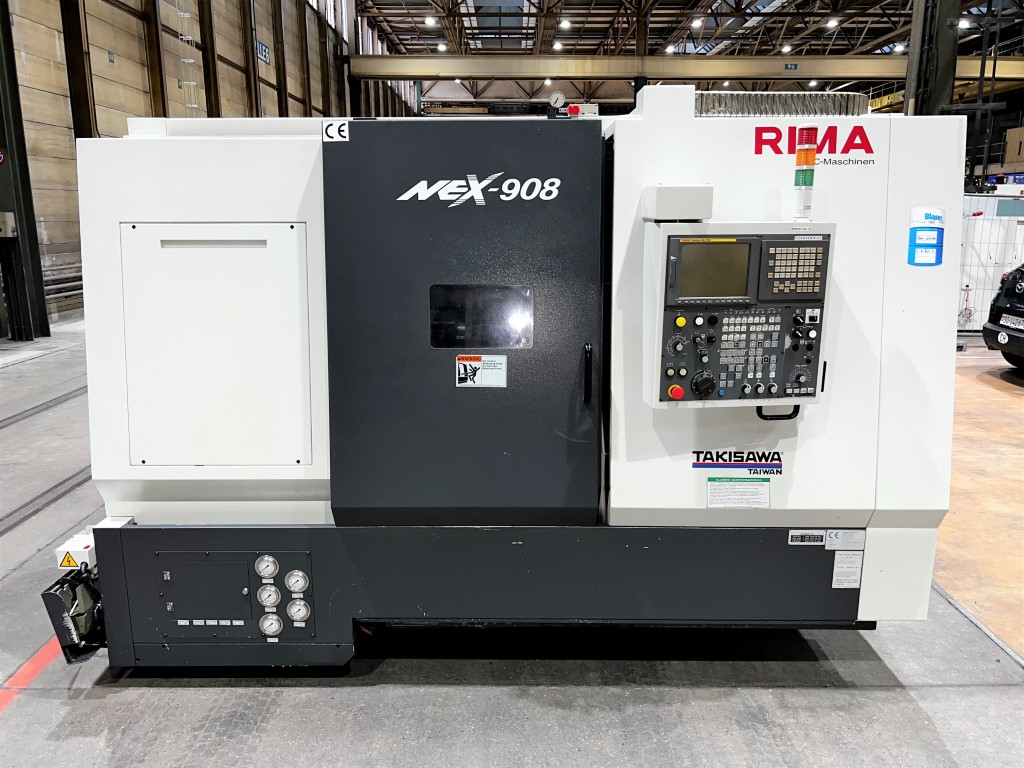

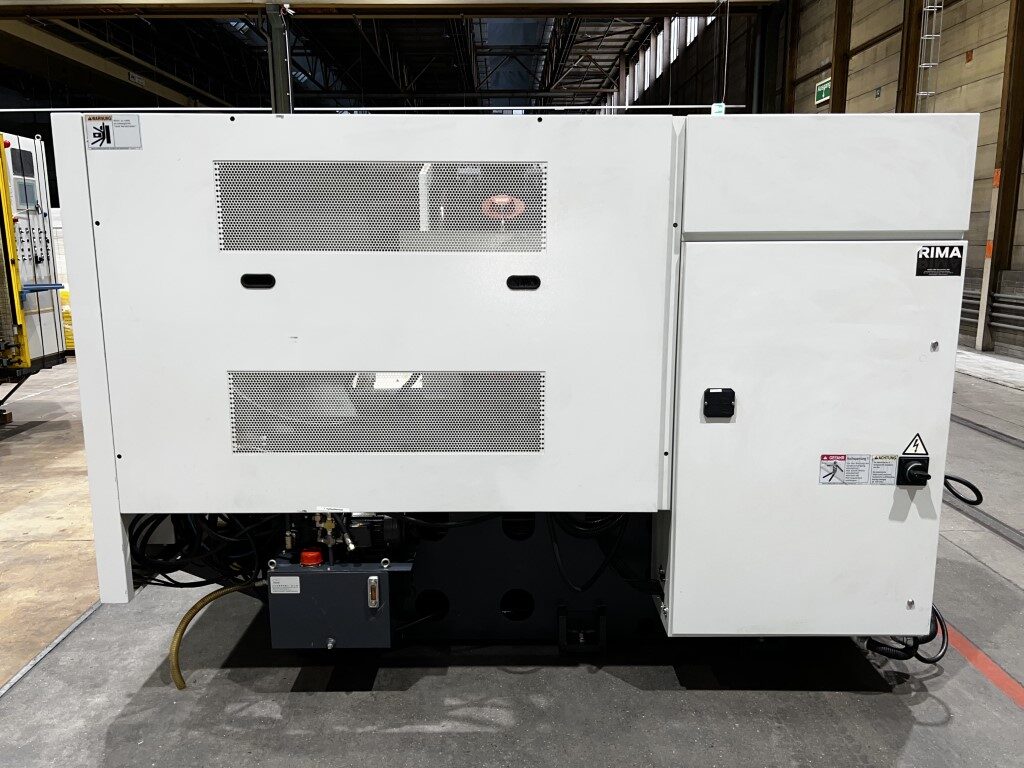

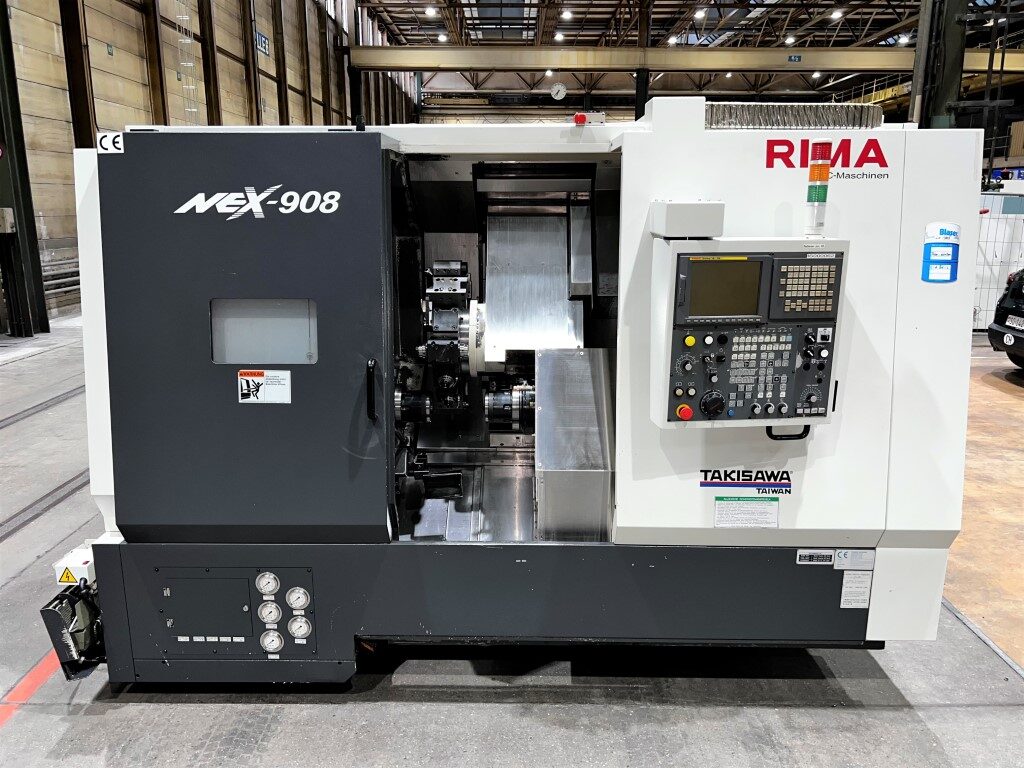

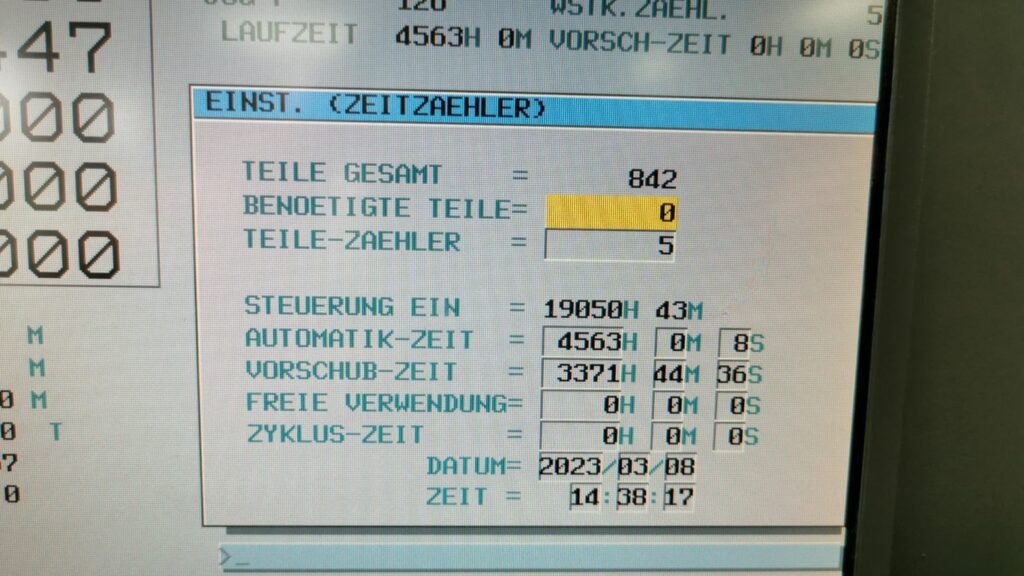

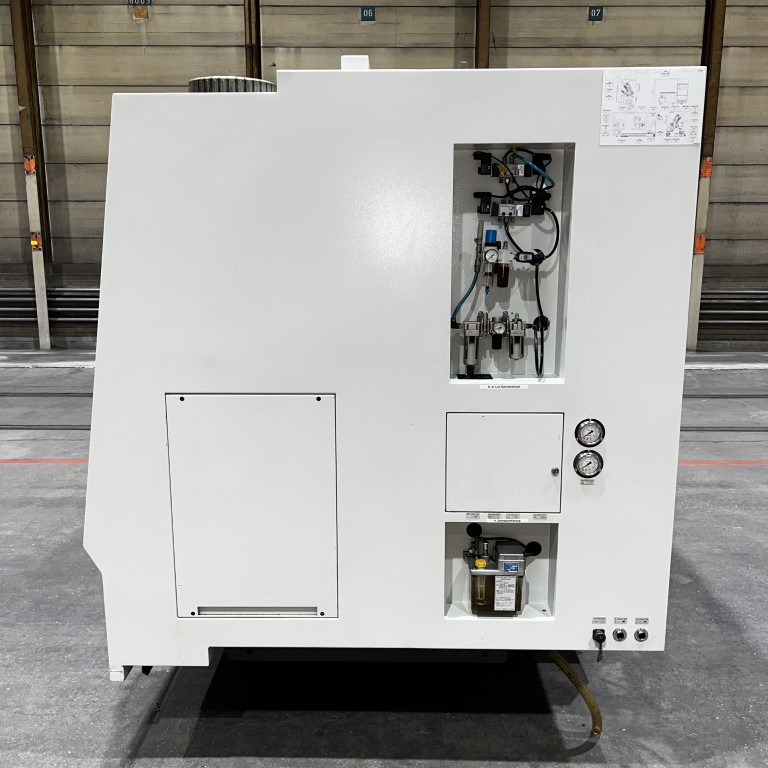

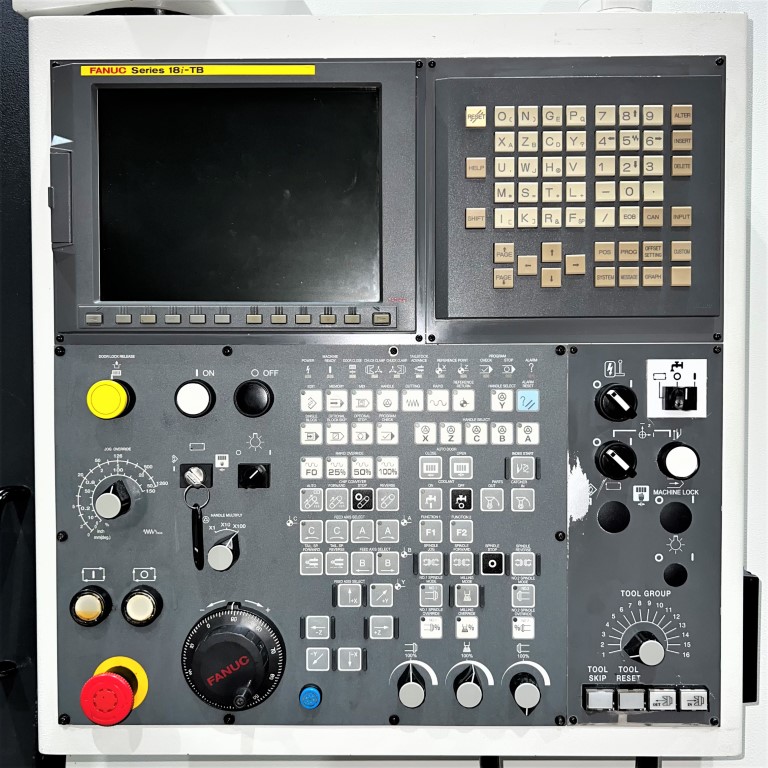

Capacity | Main Spindle | 2nd Spindle |
| | |
Swing: | 670 mm | 670 mm |
Max. Turning Diameter: | 330 mm | 330 mm |
Max. Turning Length: | 551 mm | 551 mm |

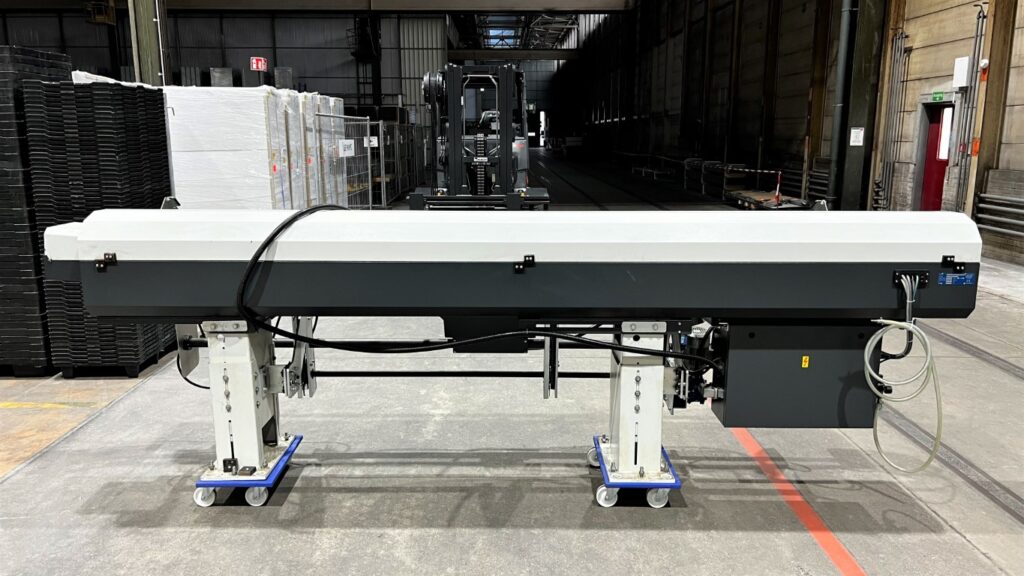

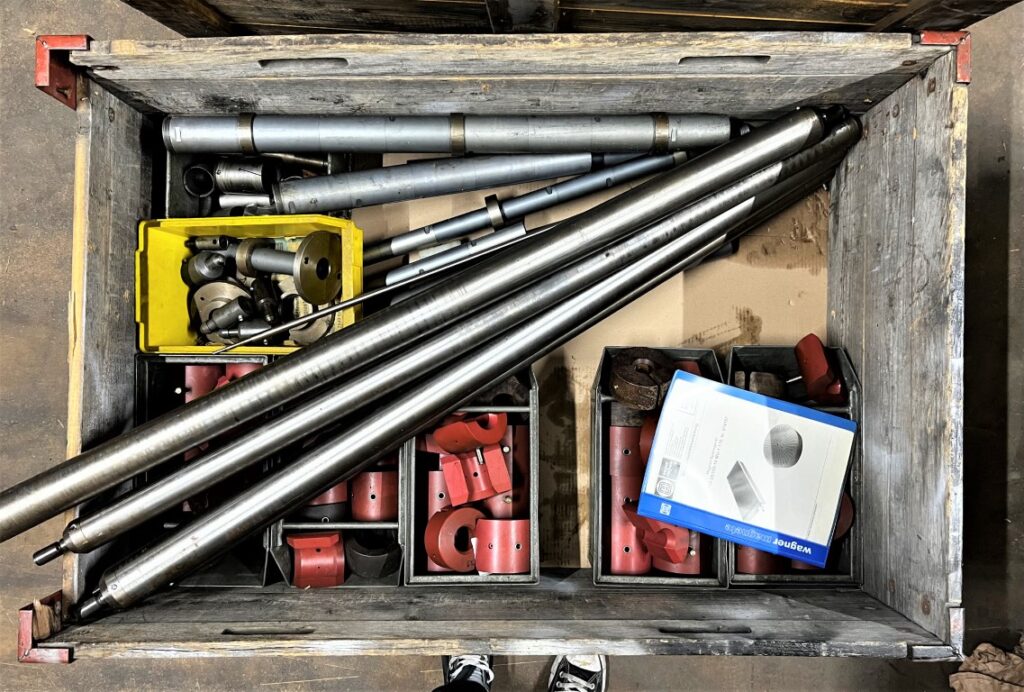

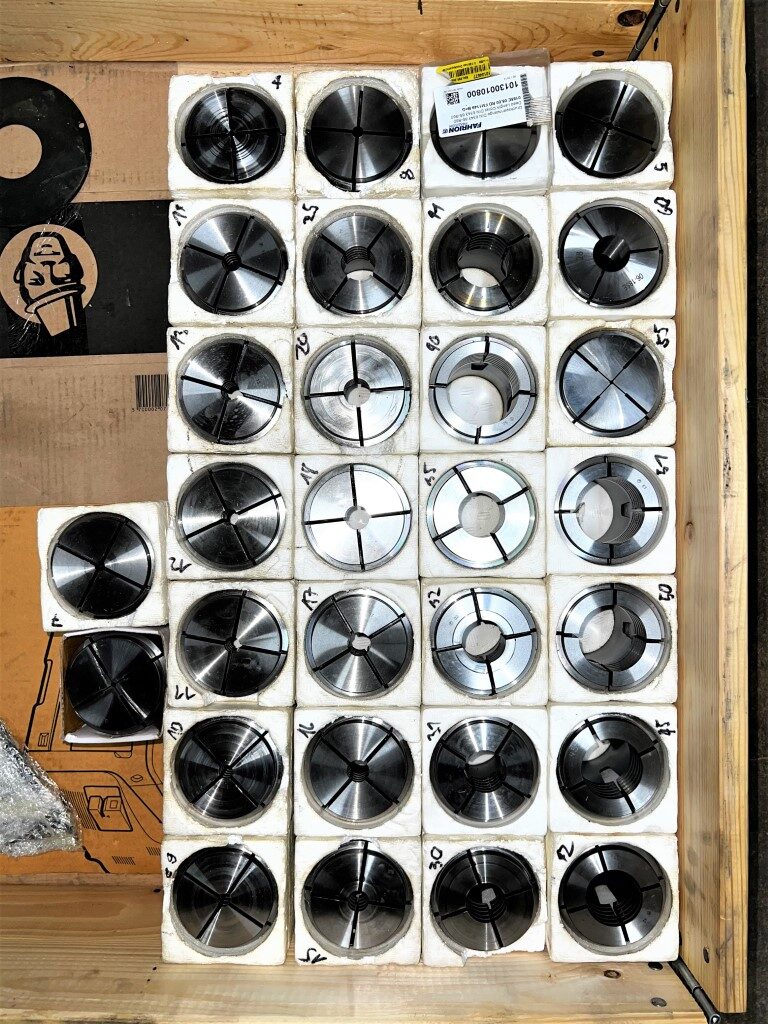

Bar Work: | 52 (65) mm | 35 (52) mm |
| | |

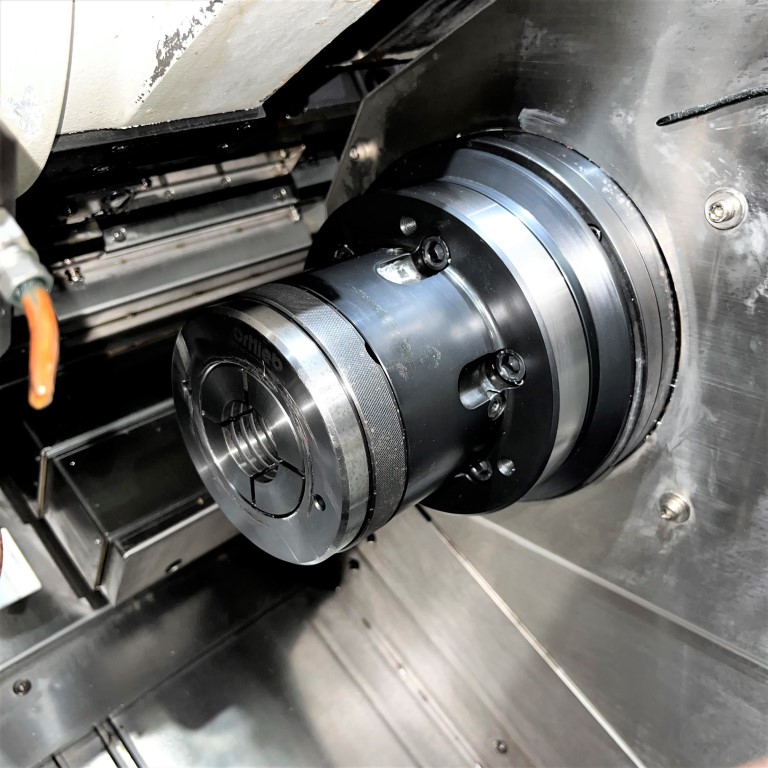

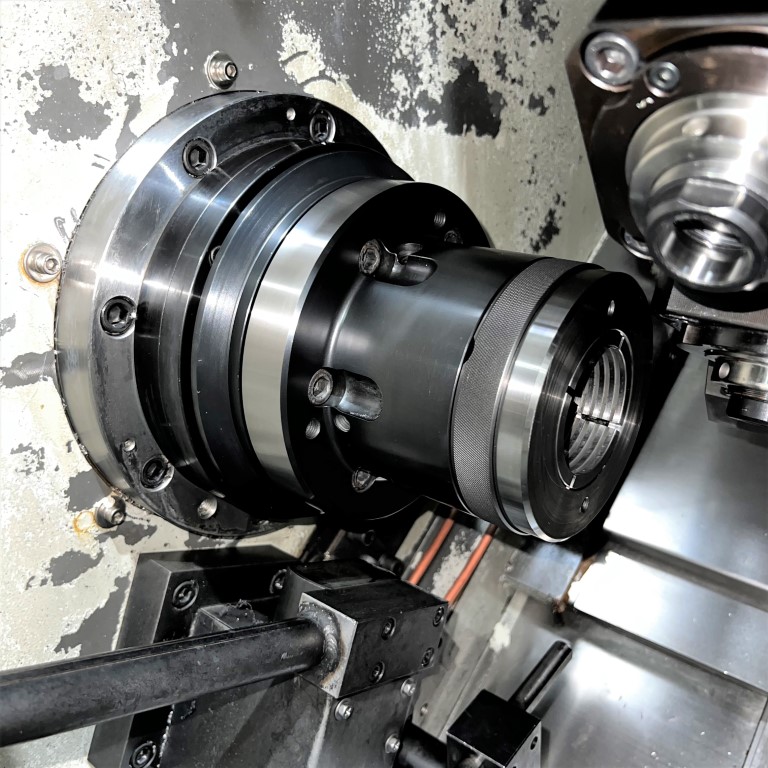

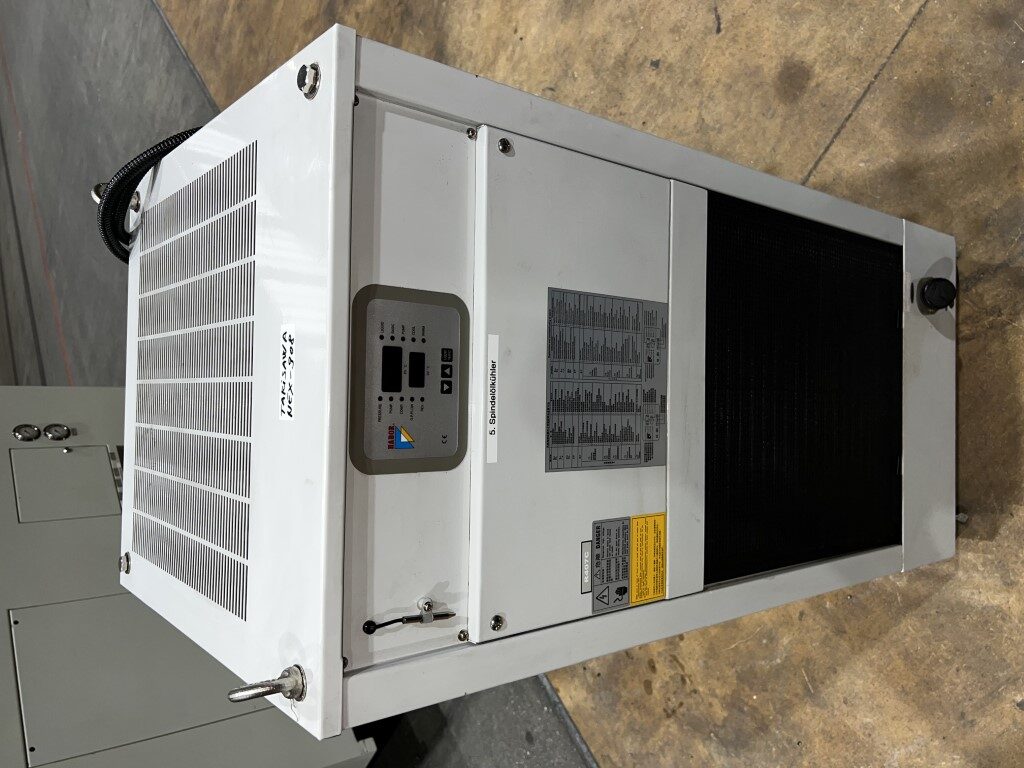

Spindle | Main Spindle | 2nd Spindle |
| | |
Number of head stock: | 2 | 2 |
Spindle speeds: | 5000 /min | 6000 /min |
Number of spindle speed ranges: | 1 | 1 |
Min. spindle indexing angles: | 0,001 | 0,001 |
Spindle nose: | JIS.A2-6 | JIS.A2-6 |
Through hole diameter: | 63 mm | 46 mm |
Spindle bearing inner diameter: | 100 (110) mm | 90 (100) mm |
| | |
Head Stock | | |
| | |
Number of head stock: | | 2 |
Travel of head stock: | | 610 mm |
Rapid traverse: | | 20`000 mm/min |
Feed rate: | | 24`000 mm/min |
Jog feed rate: | | 0-1260 mm/min |
| | |
Tool Slide | | |
| | |
Number of turret: | | 1 |
Type of tool slide: | | 12 station drum type |
Travel of tool slide: | X-Axis: | 220 mm |
| Y-Axis: | 100 mm |
| Z-Axis: | 630 mm |
Rapid traverse: | X-Axis: | 20 mm/min |
| Y-Axis: | 10 mm/min |
| Z-Axis: | 24 mm/min |
Feed rate: | | 0-10`000 mm/min |
Jog feed rate: | | 0-1`260 mm/min |
Number of tools on turret: | | 12 |
Square shank height: | | 25 mm |
Shank diameter of boring bar: | | 40 mm |
Indexing time: | | 0,35 sec. |
| | |
Rotary tool | | |
| | |
Number of rotary tools: | | Max. 12 |
Rotational speed: | | 5000 /min |
Max. diameter of tool shank: | | 20 mm |
Tool spindle bearing inner diameter: | | 35 mm |
| | |
Dimension and weight | | |
| | |
Dimension: | | 3020 x 1820 x 2163 mm |
Mass: | | 6000 kg |
