ANGEBOTSUMFANG

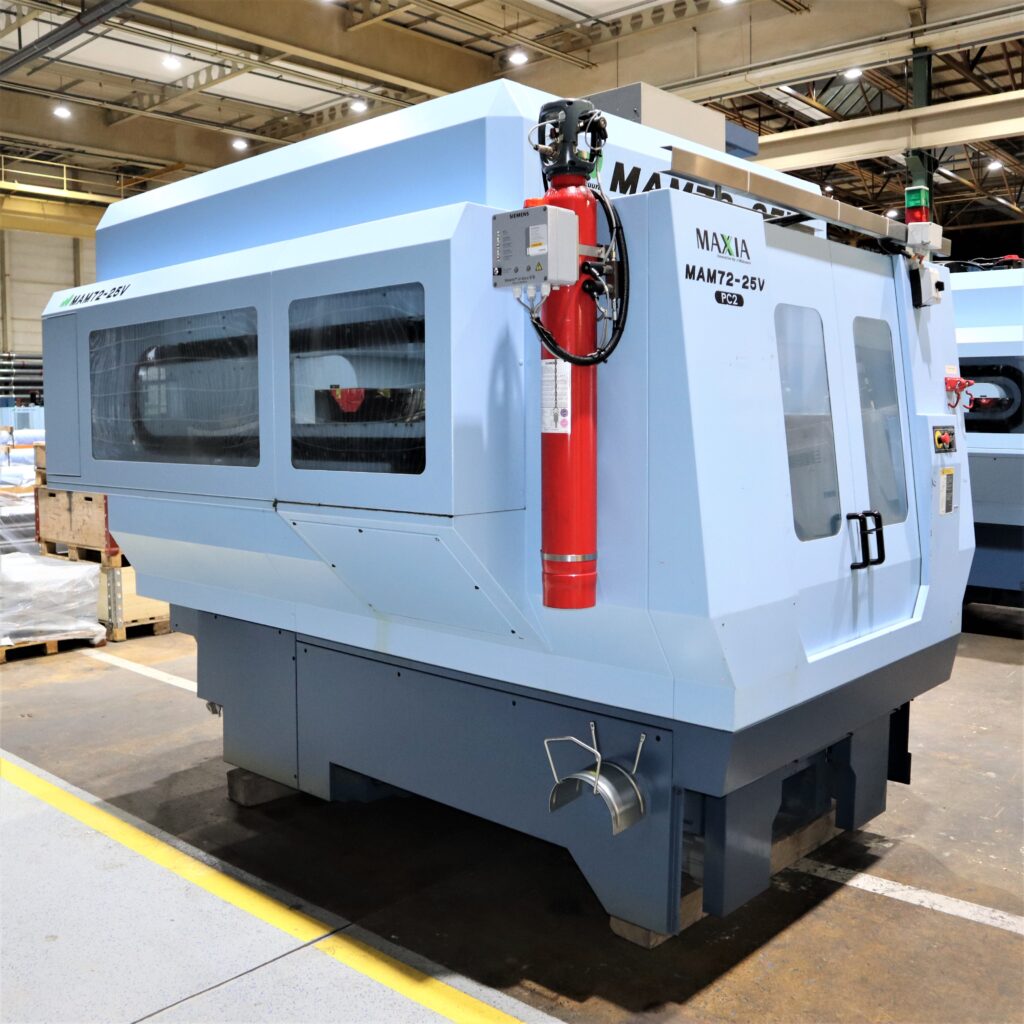

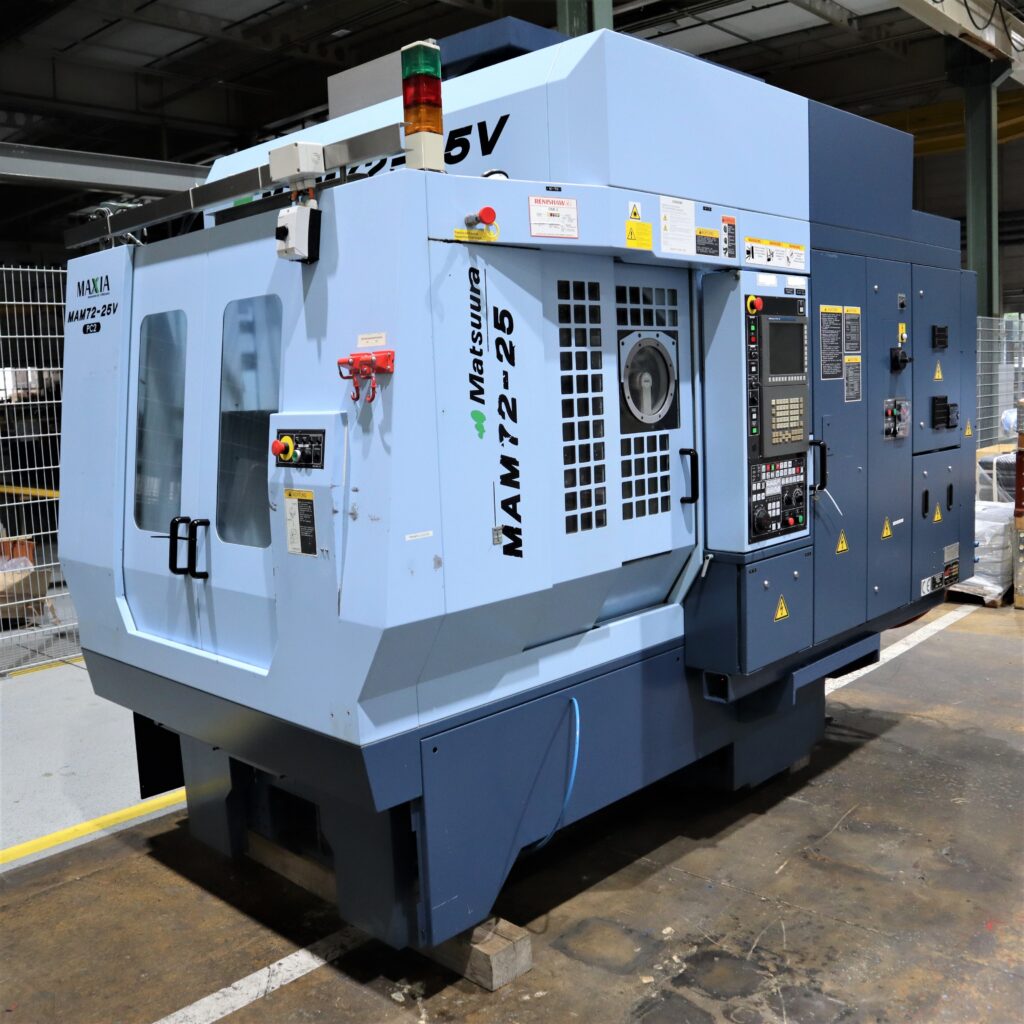

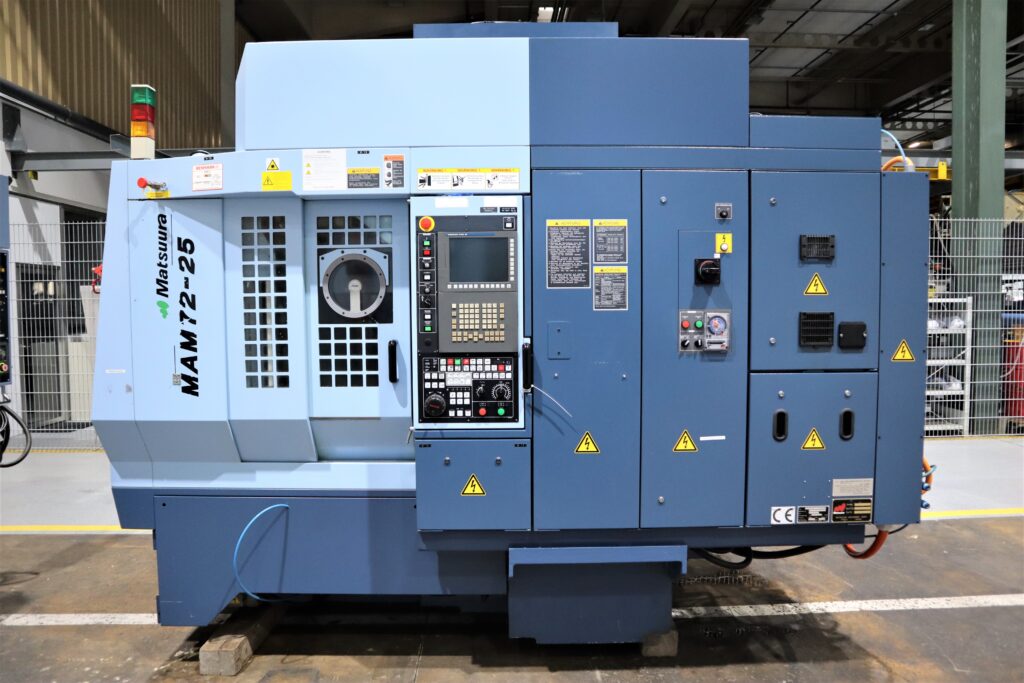

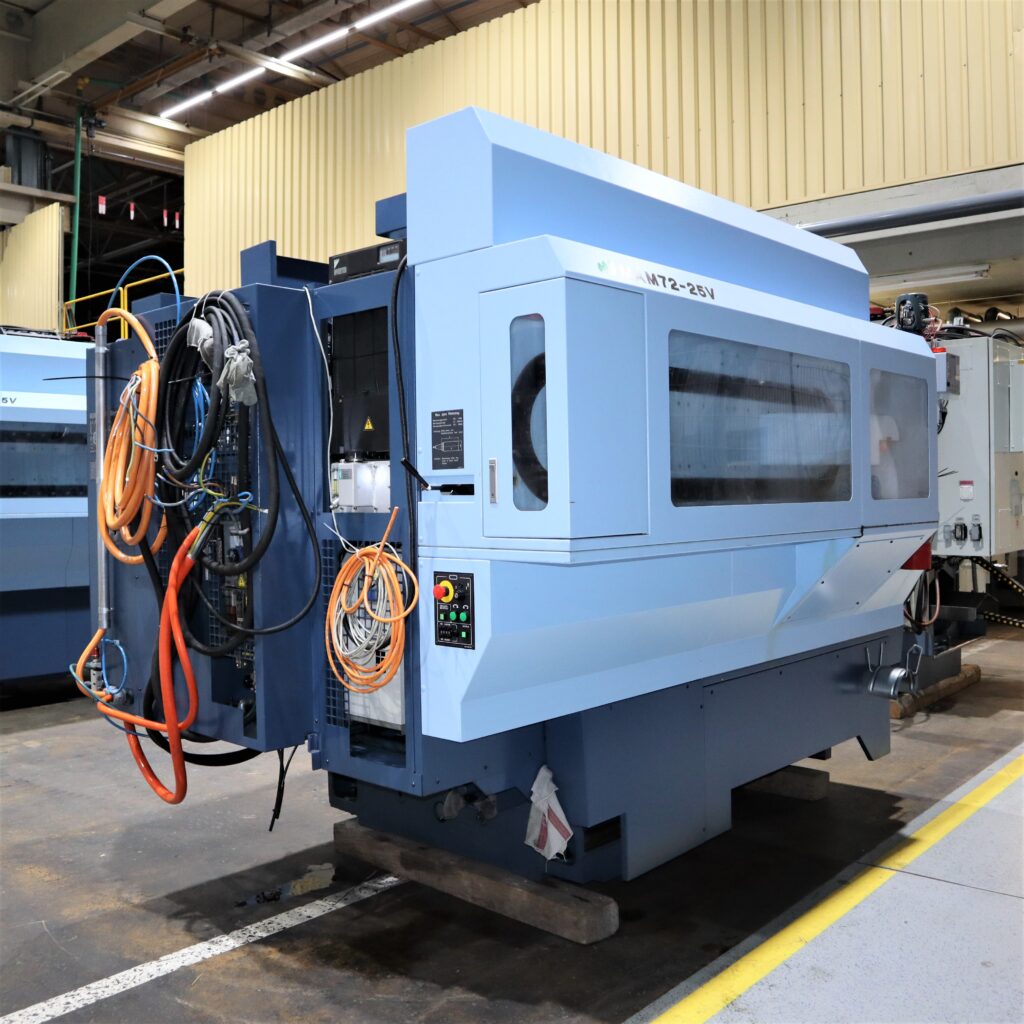

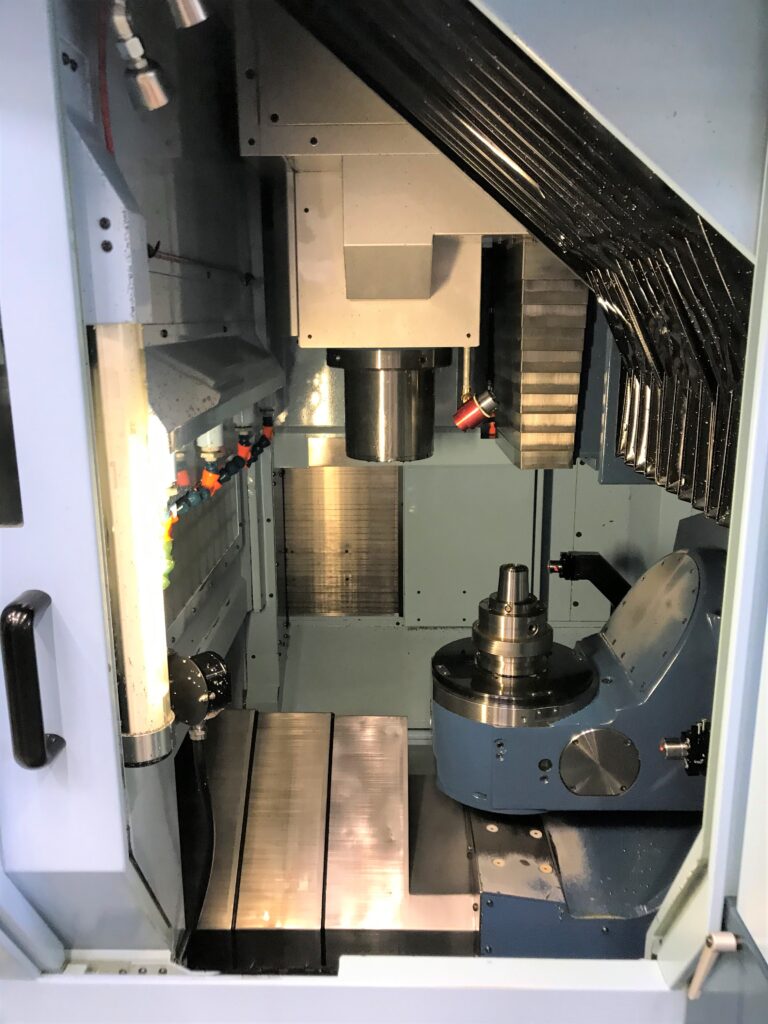

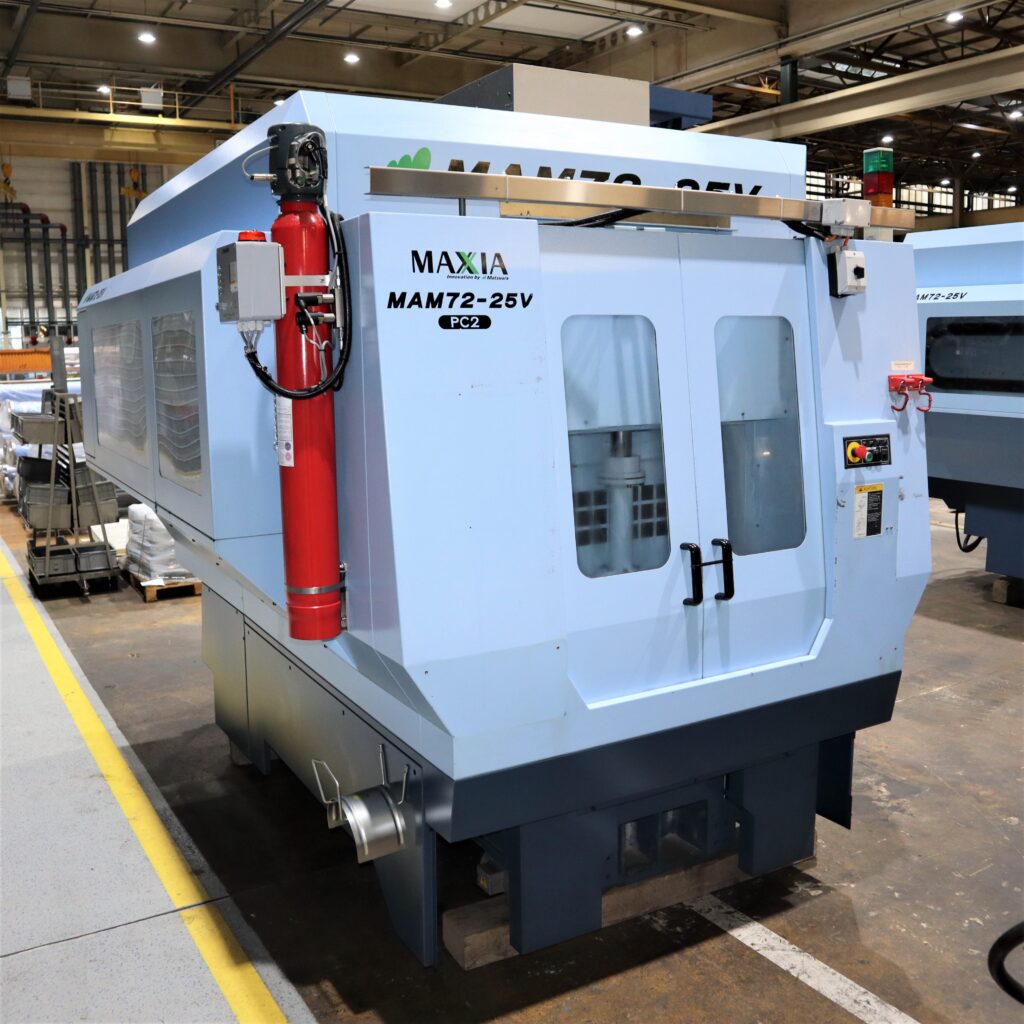

• Matsuura NAM72-25V 5-Achsen Bearbeitungszentrum, Palettensystem (Jahrgang: 2009)

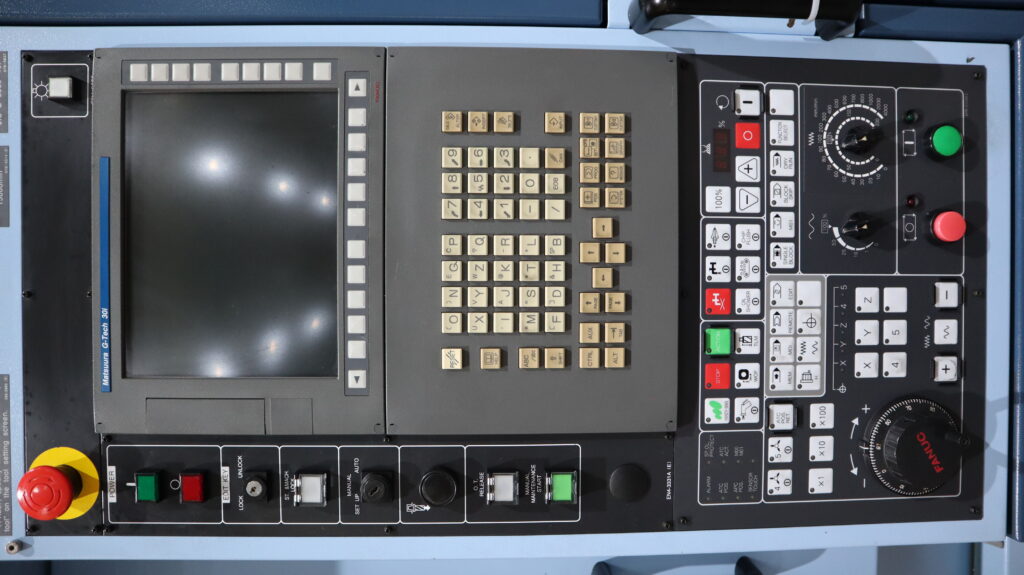

• Steuerung: Matsuura G-Tech 30i
• Werkzeugmagazin 40-fach
• Knoll SF 1000/Turbo 1 Filteranlage, Jahrgang: 2009

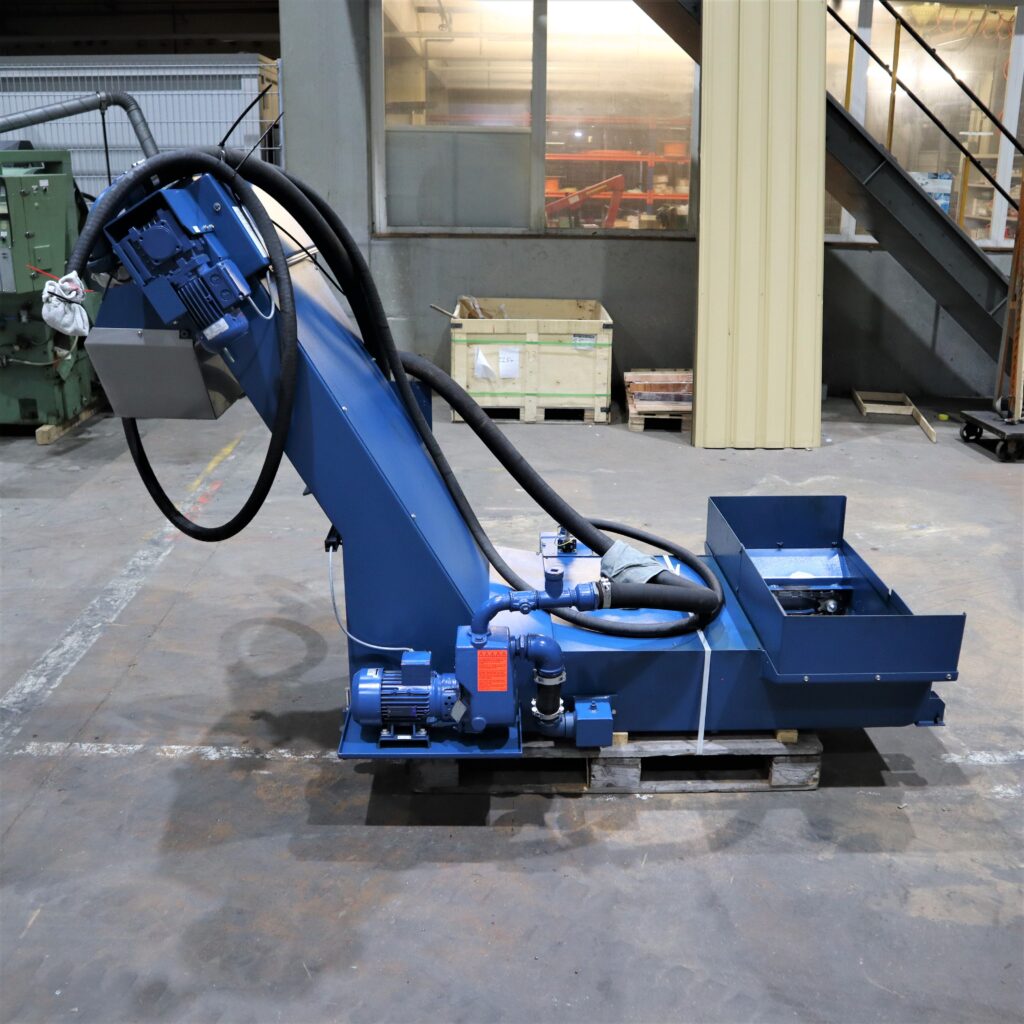

• Späneförderer

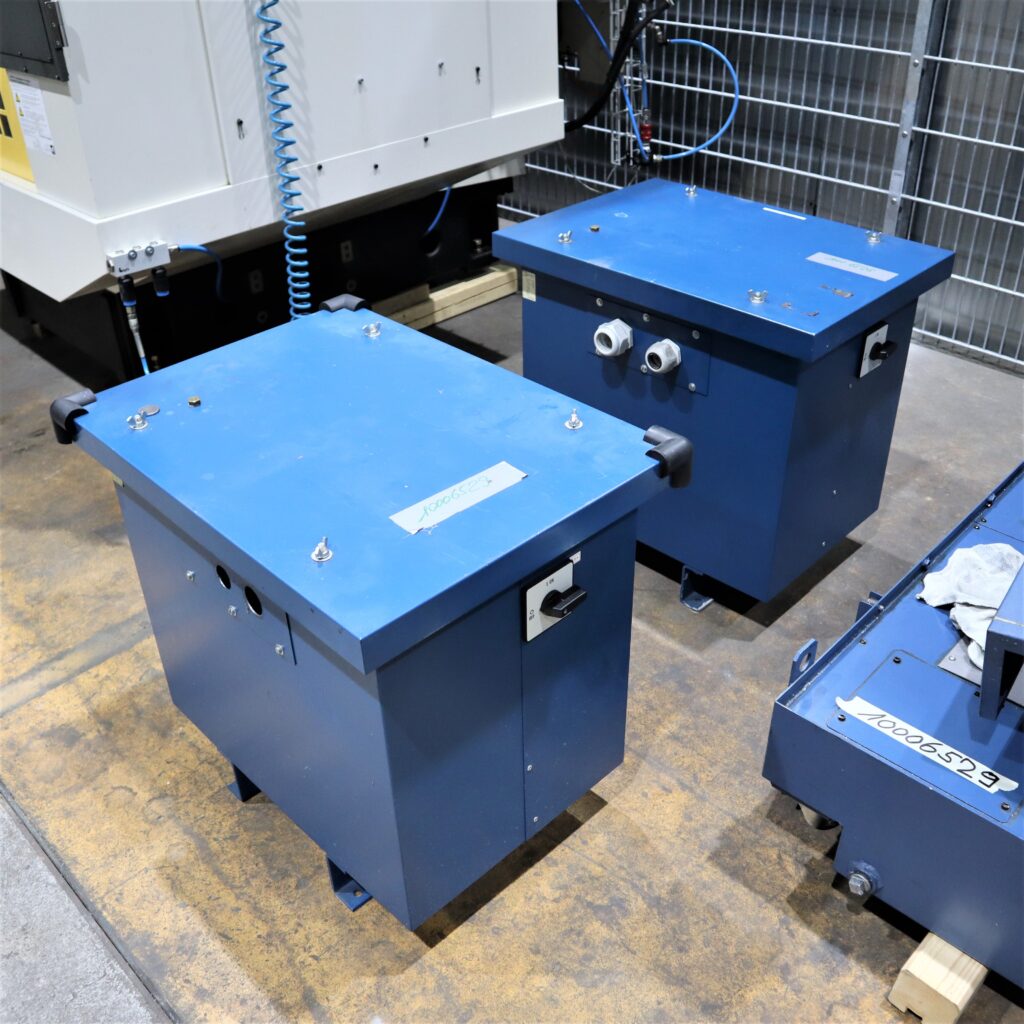

• Transformator
• 11 Paletten

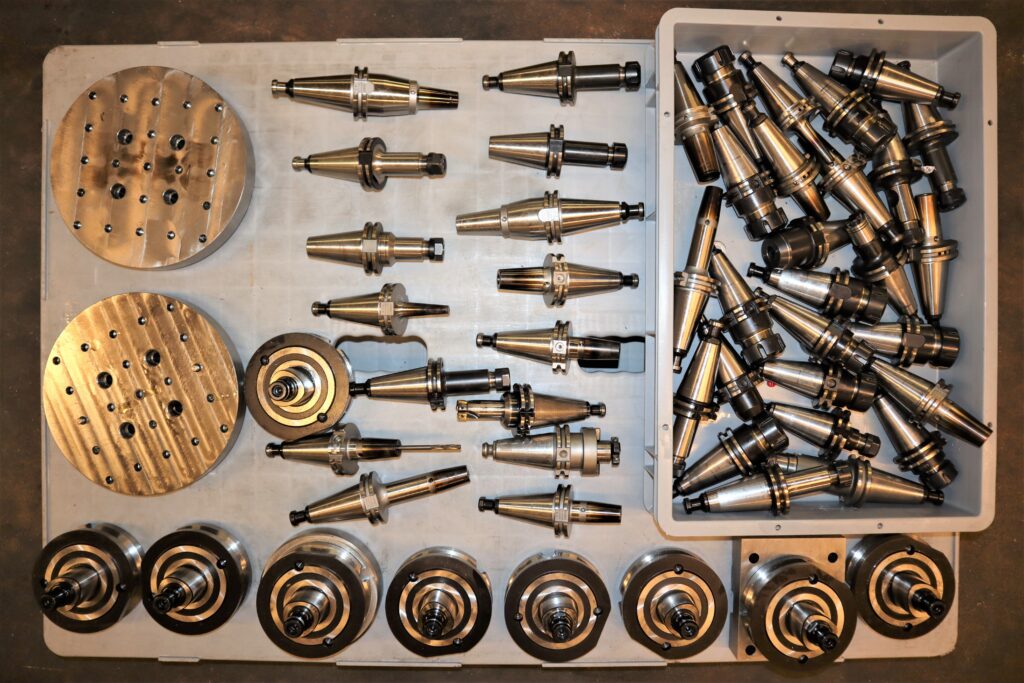

• Ca. 40 X Werkzeughalter
• Siemens Feuerlöschanlage
DOKUMENTATION
• Komplette Betriebsdokumentation vorhanden (Betriebshandbücher, Elektroschemata,
Steuerungsanleitung, CE-Konformitätserklärung, Parameterdisketten u.W)
TECHNISCHE DATEN
| VERFAHRWEGE UND ABSTÄNDE | |
| X-Achse: | 550 mm |
| Y-Achse: | 410 mm |
| Z-Achse: | 450 mm |
| B-Achse: | -110 ~ + 110 ° |
| C-Achse: | 360° |
| Abstand zwischen Palettenoberfläche und Spindelmesslinie: | -20 ~ 430 mm (0,78″ ~ 16,92″) (B-Achse; Nullgradposition) |
| Abstand zwischen B-Achsenmitte und Spindelmesslinie: | -40 ~ 410 mm (1,57″ ~ 16,14″) |
| Abstand zwischen B-Achsenmitte und Spindelmesslinie: | -20 mm (-0,78″) |
| Abstand zwischen Palettenmittellinie und Z-Nullpunkt: | 265 mm (10,43″) (B-Achse; Nullgradposition) |
| Abstand zwischen Palettenmittellinie und Y-Nullpunkt: | 180 mm (7,08″) |
| PALETTE | |
| Arbeitsbereich auf der Palette: | 130 mm |
| Tragfähigkeit der Palette (des Tisches): | 40 kg |
| Max. Werkstückgrösse (l x h): | 250 x 250 mm |
| Palettenaufspannfläche, Gewindebohrungen (Grösse x Anzahl): | (12M X P1,75) X 4 |
| Abstand vom Boden zur Palettenoberfläche: | 970 mm (38,18″) (B-Achse; Nullgradposition) |
| Palettenschaltung (B-/C-Achse): | 0,001/0,001° |
| Palettenschaltzeit B-Achse: | 1,2 s/90° |
| Palettenschaltzeit C-Achse: | 0,9 s/90° 1,2 s/90° 1,4 s/90° |
| Palettendrehmoment B-Achse: | 1070 Nm |
| Palettendrehmoment C-Achse: | 192 Nm |
| Palettenbremsmoment B-Achse: | 1112 Nm |
| Palettenbremsmoment C-Achse: | 500 Nm |
| SPINDEL | |
| Drehzahlbereich: | 50-15`000 U/min |
| Spindeldrehzahländerungsbefehl: | 5-stelliger direkter S-Befehl |
| Spindelkonusbohrung: | 7/24-Konus Nr.40 (BT Doppelkontaktklemmung) |
| Innendurchmesser des Spindellagers: | 70 mm |
| Max. Spindeldrehmoment: | 65,1 / 1100 U/min |
| Werkzeugklemmkraft: | 11,8 kN |
| VORSCHUBGESCHWINDIGKEIT | |
| Eilganggeschwindigkeit (X,Y,Z): | 50000 mm/min |
| Eilganggeschwindigkeit (B,C): | 30/50 U/min |
| Vorschub (X,Y,Z): | 1-50000 U/min |
| Vorschub (B,C): | 30/50 U/min |
| AUTOMATISCHER WERKZEUGWeCHSLER | |
| Werkzeugaufnahmekapazität: | 40 Stück |
| Max. Werkzeugdurchmesser: | 96 mm |
| Bei freien, benachbarten Werkzeugstationen: | 150 mm |
| Max. Werkzeuglänge: | 300 mm |
| Max. Werkzeuggewicht: | 10 kg |
| ABMESSUNGEN UND GEWICHT | |
| Aufstellfläche (einschliesslich Wartungsbereich): | 3431 x 5600 mm |
| Gewicht: | 8600 kg |
